Что кабель ADSS

само-поддерживать Все-диэлектрика Кабель (ADSS) тип кабеля стекловолокна это сильно достаточно для того чтобы поддержать между структурами без использования проводных элементов металла. Оно использован электрическим общим назначением компании как средство коммуникации, установленное вдоль существующих надземных передающих линий и часто делить такие же структуры поддержки как электрические проводники.

ADSS альтернатива к OPGW и OPAC с более низкими ценами установки. Конструировал быть силен достаточно установить до 700 метров кабеля между башнями поддержки, кабелями ADSS облегченн и небольшой в диаметре, уменьшая вес кабелей и нагрузок помещенных на структуре башни ветром и льдом.

Кабель конструирован так, что внутренние стеклянные стекловолокна будут поддержаны с небольшое или никакое напряжения для поддержания низкой оптически потери над жизнью кабеля. Кабель закрыт кожухом для предотвращения влаги от ухудшать волоконную оптику. Куртка также защищает элементы прочности полимера от лучей солнца УЛЬТРАФИОЛЕТОВЫХ.

Используя однорежимные волокна и светлые длины волны любых nanometres 1310 или 1550, цепи до 100 km длиной возможны без репитеров. Один кабель может снести так много как 864 волокна.

Детали конструкции

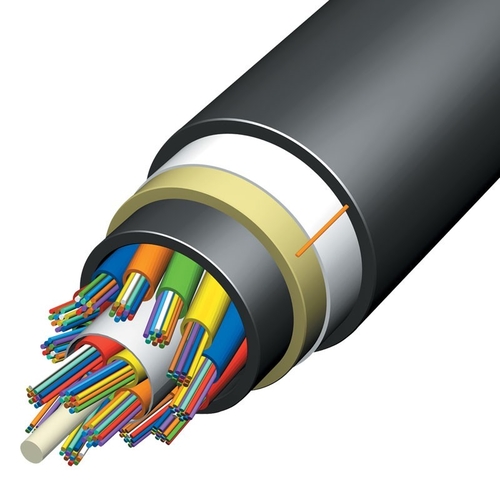

Никакие провода металла не использованы в кабеле ADSS. Стекловолокна или поддержаны в свободных трубках буфера, или аранжированы в конфигурации ленты. Для предотвращения напряжения на волокнах, большинств типы обеспечивают fibers со сверхнормальной вялой длиной сравненной к длине несущего элемента.

Для более длинных пядей, самый общий дизайн получает свою прочность от пряж волокна aramid, которые покрыты для предотвращения воды wicking. Aramid член прочности пряжи окружает ядр составленное множественных трубок буфера, каждое содержа множественные волокна, все окружая пластиковое ядр. Наружная оболочка обеспечивает защиту от воды и солнечного света. Другая версия состоит из большой центральной трубки содержа множественные плоские, тонкие вызванные структуры лентами волокна; этот состоит из 6 или 12 волокон прокатанных между слоями похожего на лент материала.

Другой тип дизайна использует 4 стекл-усиленных стренги члена пластиковых прочности, и свободные трубки буфера привязали в собрание и защищенный курткой.

Аксессуары и установка

Штуцеры используемые с кабелем ADSS могут быть типом напряжения, используемым на тупиках где кабель прекращает или изменяет направление, или могут быть типом подвеса, только держа вес пяди с напряжением переданным через следующую пядь кабеля. Усиливающ штанги используйте на тупиках и смогите иногда быть использовано с обеих сторон поддержки подвеса. вызванное Ветр раскачивание под действием ветра может быть фактором на более длинных пядях в виду того что кабели ADSS имеют облегченное, относительно высокой напряженности, и немного само-амортизировать. демферы Анти--вибрации могут быть установлены на каждую пядь около пунктов поддержки если нужно. Аксессуары необходимо зажать сразу к кабелю а вместо над усиливать штанги, для защиты кабеля от электрического и механического повреждения. Коробки прекращения использованы для того чтобы заключить и защитить соединения между кабелем ADSS и «внутри тросовые проводки завода».

Кабель ADSS можно установить используя в реальном маштабе времени-линию методы на подпитанную передающую линию. Кабели волокна вообще поддержаны на более низких взаимн оружиях башни, которая снабжает хороший зазор земля. Когда волокна установлены в середине башни, кабель волокна маловероятен для того чтобы ударить возбужденные провода. Более низкие весы и силы использованы для установки, сравненный с металлическими кабелями, поэтому более светлое оборудование можно использовать.

Метод установки подобен установке надземных проводников, с осторожностью принятых для предотвращения чрезмерно плотный гнуть кабеля, и регулировки провеса индивидуальных пядей как для металлических кабелей.

Заключение

Кабель ADSS идеален для установки в окружающие среды распределения так же, как передачи. В виду того что кабели ADSS обеспечивают оптимальное решение для отсчетов более широких волокна сочетания из и длин пяди, больше и больше воздушные дизайнеры кабельной системы клонят принять их для радиосвязей, как энергоснабжения, telcos, и группы частной сети. Совмещение удобства
