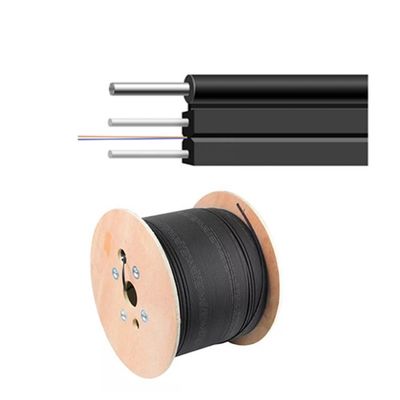

Внутренний кабель GJXH
Волоконно-оптический кабель SM G657A1 с черным курткой LSZH
Изготовлено из внешней оболочки, оптического волокна и прочности элемента (сталь/ФРП)
Сценарий применения
Частичная проводка внутри помещений
FTTH волоконно-оптический к дому, пользовательский терминал
вертикальный вал, проводка здания
Технические характеристики
Прочное изогнутое оптическое волокно обеспечивает большую пропускную способность и улучшает характеристики сетевой передачи.

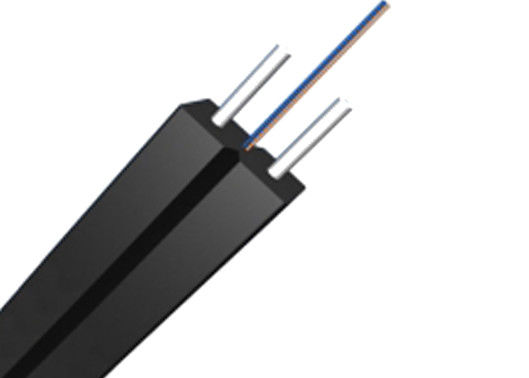

Дизайн поперечного сечения в форме бабочки защищен внешним покрытием LSZH или PVC
Прочное изогнутое оптическое волокно обеспечивает большую пропускную способность и улучшает характеристики сетевой передачи
Оптическое волокно легко разделить, оно легкое, небольшого размера и имеет уникальную конструкцию канавки, которая облегчает установку и обслуживание соединений.
Общие спецификации
| Тип кабеля |
FTTH ((Кабель для сброса) |
| Тип волокна |
SM G657A1/ SM G657A2 |
| Применение |
FTTH, LAN |
| Рекомендуемые методы установки |
В воздухе |
| Экология |
Внутри помещений |
| Температурный диапазон |
-40°C до 70°C |
Спецификации волокна
| Стиль волокна |
Единица |
СМ
G652D
|
СМ
G657A1
|
СМ
G657A2
|
| состояние |
nm |
1310/1550 |
1310/1550 |
1310/1550 |
| уменьшение |
dB/km |
≤ 0,36/0.23 |
≤ 0,35/0.21 |
≤ 0,35/0.21 |
| Дисперсия |
1310 нм |
PS/(nm*km) |
≤ 18 |
≤ 18 |
≤ 18 |
| 1550 нм |
PS/(nm*km) |
≤ 22 |
≤ 22 |
≤ 22 |
| Нулевая длина волны дисперсии |
nm |
1312±10 |
1312±10 |
1300-1324 гг. |
| Напряжение рассеяния - нулевое |
ps/(nm2×Km) |
≤ 0.091 |
≤ 0.090 |
≤ 0.092 |
| PMD Максимальное количество отдельных волокон |
[ps/√km] |
≤ 0.2 |
≤ 0.2 |
≤ 0.2 |
| Значение ссылки PMD |
ps/(nm2×Km) |
≤ 0.08 |
≤ 0.08 |
≤ 0.08 |
| длина волны отсечения волокон λc |
nm |
¥1180,≤1330 |
¥1180,≤1330 |
¥1180,≤1330 |
| длина волны отсечения кабеля λcc |
nm |
≤ 1260 |
..... |
..... |
| МФД |
1310 нм |
Ну, ладно. |
9.2±0.4 |
9.0±0.4 |
90,8±0.4 |
| 1550 нм |
Ну, ладно. |
100,4±0.8 |
10.1±0.5 |
90,8±0.5 |
| Шаг (средний показатель двунаправленного измерения) |
ДБ |
≤ 0.05 |
≤ 0.05 |
≤ 0.05 |
| Нерегулярность длины волокон и точечная дискontinuality |
ДБ |
≤ 0.05 |
≤ 0.05 |
≤ 0.05 |
| Коэффициент обратного рассеяния разницы |
dB/km |
≤ 0.03 |
≤ 0.03 |
≤ 0.03 |
| Однородность ослабления |
dB/km |
≤ 0.01 |
≤ 0.01 |
≤ 0.01 |
| Диаметр облицовки |
Ну, ладно. |
125.0±0.1 |
1240,8±0.1 |
1240,8±0.1 |
| Некруглость облицовки |
% |
≤ 1.0 |
≤ 0.7 |
≤ 0.7 |
| Диаметр покрытия |
Ну, ладно. |
242±7 |
242±7 |
242±7 |
| Ошибка концентрического покрытия/покрытия |
Ну, ладно. |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Нециркулярность покрытия |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Ошибка концентричности ядра/обшивки |
Ну, ладно. |
≤ 0.6 |
≤ 0.5 |
≤ 0.5 |
| Круглый радиус |
Ну, ладно. |
≥ 4 |
≥ 4 |
≥ 4 |
СтандартныйВвоняЯ...ОзнакомлениеFИбер
| Нет, нет, нет. |
1 |
2 |
3 |
4 |
| Цвет |
Синий |
Оранжевый |
Зеленый |
Коричневый |
КабельD- Не знаю.
| Положение |
Описание |
| Модель No |
GJXH/GJFXH |
| 1- Количество волокон. |
1 ядро, 2 ядро, 4 ядро |
| 2Диаметр кабеля |
3.0*2.0 мм |
| 3. Вес кабеля |
11.5kg/9.5kg |
| 4Сильный член. |
|
| - Материал. |
Сталь/ФРП |
| - Диаметр |
0.45 мм |
| 5.Внешняя оболочка |
|
| - Материал. |
LSZH (черно-белый) |
| 6. Маркировка оболочки |
|
| - Тип маркировки |
Лазерная печать |
КабельSструктуры
Производительность кабеля
| Положения |
Описание |
| Диапазон температуры установки |
-20- +60°С |
| Температура эксплуатации и транспортировки |
-40-+70°C |
| Минимальный радиус изгиба ((мм) |
Долгосрочные |
10D |
| краткосрочный |
20D |
| Допустимая прочность на растяжение ((N) |
Долгосрочные |
60 |
| краткосрочный |
100 |
| Нагрузка на раздавление (N/100mm) |
Долгосрочные |
500 |
| краткосрочный |
1000 |
| Положения |
Описание |
| Длина кабеля |
1 км или 2 км на катушку |
| Материал упаковки |
барабан+картон |
| Размер упаковки |
1 км. |
31.5*21*32,5 см |
| 2 км. |
34.5*28*35 см |
Упаковка и перевозка
Кабель поставляется в длинах, указанных в PI или по требованию.Минимальный диаметр бочки барабана не должен быть меньше 30 раз диаметра кабеля.
Конец кабеля будет запечатан пластиковыми защитными крышками для предотвращения проникновения воды.Внутри барабана прикрепляется отчет о испытании последнего осмотра с данными о характеристиках ослабления для каждого волокна.
