Кабель волокна на открытом воздухе трубопровода и воздушной ленты установки стальной armored оптический
Эта спецификация покрывает требования к дизайна структуры, механический, медицинского осмотра и норм выработки для поставки кабелей стекловолокна. Особенности описали в этом документе запланированы обеспечить информацию на представлении оптического кабеля.
Маркировка защитной оболочки кабеля
Каждый кабель имеет следующую информацию ясно отметил на наружной куртке кабелей:
a. Имя изготовителя.
b. Год изготовителя
c. Тип кабеля и волокна
d. Метка длины (печатание на каждом метре нормально)
e. Или как требования к клиента.
Спецификации
| Тип кабеля |
GYTS |
| Тип волокна |
G652D |
| Применение |
Междугородная связь, LAN |
| Порекомендованные методы установки |
Трубопровод или воздушное |
| Окружающая среда |
На открытом воздухе |
| Диапазон температур |
-40℃ к 70℃ |
Спецификации волокна
| Технический параметр стекловолокна ITU-T G.652D (B1.3) однорежимного |
| Оптически характеристики |
|
|
|
| Диаметр поля режима (MFD) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Длина волны выключения (λcc) |
|
≤1260 |
nm |
| Показатель ослабления |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Потеря макроса гнуть |
φ75mm, 100circles, на 1550nm |
≤0.1 |
dB |
| Не-единообразие амортизации |
|
≤0.05 |
dB |
| Коэффициент рассеивания |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Нул длин волны рассеивания |
|
1300~1324 |
nm |
| Максимальный нул наклонов рассеивания |
|
≤0.093 |
Ps/(nm2.km) |
| Индекс группы рефракции (типичное значение) |
1310nm
1550nm
|
1,466
1,467
|
|
| Геометрическая характеристика |
|
|
|
| Диаметр плакирования |
|
125.0±1.0 |
µm |
| Ядр/ошибка концентричности плакирования |
|
≤0.8 |
µm |
| Не-циркулярность плакирования |
|
≤1.0 |
% |
| Покрывая диаметр |
|
245.0±10 |
µm |
| Плакирование/покрывая ошибка концентричности |
|
≤12.0 |
µm |
| Покрывая не-циркулярность |
|
≤8 |
% |
| Диаметр покрашенного покрытия |
|
250.0±15 |
µm |
| Механическая характеристика |
|
|
|
| Завивать (радиус) |
|
≥4 |
m |
| Стресс доказательства |
|
>0.69 |
Gpa |
| Покрывая сила прокладки |
Средняя величина
Максимальное значение
|
1.0-5.0
1.3-8.9
|
N
N
|
| Параметр подверженности корозии динамического напряжения (значение nd) |
|
≥20 |
|
Стандартное идентификация цвета волокна
| Нет. |
1 |
2 |
3 |
4 |
5 |
6 |
| Цвет |
Синь |
Апельсин |
Зеленый цвет |
Браун |
Шифер |
Белый |
| Нет. |
7 |
8 |
9 |
10 |
11 |
12 |
| Цвет |
Красный |
Черный |
Желтый цвет |
Фиолет |
Пинк |
Aqua |

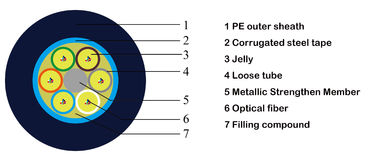

Дизайн кабеля
| Деталь |
Описание |
| Модель никакая |
GYTS |
| 1. Отсчет волокна |
2-6 |
12 |
24 |
36 |
48 |
72 |
96 |
144 |
| 2. Диаметр кабеля (MM) |
8.8±0.2 |
9.1±0.2 |
9.6±0.2 |
10.2±0.2 |
11.7±0.2 |
14.2±0.2 |
| 3. Вес кабеля (KG) |
82 |
96 |
|
120 |
140 |
203 |
| 4. Центральный член прочности |
|
| - Материал |
Стальной провод |
| - Диаметр |
1.4mm |
2.0mm |
| - Оболочка PE |
Никакой |
Да |
| 5. Свободная трубка |
|
| - Материал |
PBT |
| типа заполняя смеси |
Студень |
| - Но. свободной трубки |
1 |
2 |
4 |
3 |
4 |
6 |
8 |
12 |
| 6. Заполнитель |
|
| - Материал |
PP |
| - Но. заполнителей |
4 |
3 |
1 |
2 |
1 |
0 |
| 7. Собрание трубки |
|
| - План трубки |
1+5 |
1+6 |
1+8 |
1+12 |
| - Садить тип на мель |
SZ |
| 8. Вод-преграждать систему |
|
| - Материал |
Заполняя смесь |
| 9. Панцырь |
|
| - Материал |
Стальная лента |
| 10. Наружная оболочка |
|
| - Материал |
PE |
| - Толщина |
1.5mm±0.2mm |
| 11. Маркировка оболочки |
|
| типа отмечать |
Печатание лазера |
Свойства кабеля
| Деталь |
Описание |
| Прочность на растяжение (n) |
Долгосрочность |
600 |
| Недолгосрочный |
1500 |
| Толкотня (N/100mm) |
Долгосрочность |
300 |
| Недолгосрочный |
1000 |
| MIN. радиус загиба |
Статический |
10D |
| Динамический |
20D |
| Диапазон температур (℃) |
Деятельность |
-40℃ - +70℃ |
| Установка |
-10℃ - +60℃ |
| Хранение |
-40℃ - +70℃ |
Представление кабеля
| Деталь |
Испытывать |
Метод теста |
Результат теста |
| 1 |
Прочность на растяжение
IEC 60794-1-E1
|
Нагрузка напряжения: 1500N
Время: 1min
Длина кабеля: ≥50m
|
Change≤ 0.1dB@1550nm потери
Отсутствие перерыва волокна и отсутствие повреждения оболочки
|
| 2 |
Удар
IEC 60794-1-E4
|
Высота: 1m
Вес: 1kg
Пятно удара: ≥5
Цикл удара: на цикле аренды 3 в пятно
|
Change≤ 0.1dB@1550nm потери
Отсутствие перерыва волокна и отсутствие повреждения оболочки
|
| 3 |
Повторенный гнуть
IEC 60794-1-E6
|
Гнуть диаметр: 25X диаметр кабеля наружный
Прикладная нагрузка: 25kg
Гнуть цикл: 30times
Скорость изгибания: 1 цикл в 2s
|
Change≤ 0.1dB@1550nm потери
Отсутствие перерыва волокна и отсутствие повреждения оболочки
|
| 4 |
Кручение
IEC 60794-1-E7
|
Длина кручения: 1m
Прикладная нагрузка: 25kg
Угол кручения: ±90 или +180
Цикл извива: времена ≥10
|
Change≤ 0.1dB@1550nm потери
Отсутствие перерыва волокна и отсутствие повреждения оболочки
|
| 5 |
Проникание воды
IEC 60794-1-F5B
|
Высота воды: 1m
Длина кабеля: 3m
Держать время: 24 часа
|
Никакая вода не протекала от другого конца кабеля |
| 6 |
Температура
IEC 60794-1-F1
|
Шаг температуры: +20°C->-40°C°C >+70°C->+20°C
Держать время: 24 часа в каждый шаг
Цикл: 2times
|
Change≤ 0.1dB@1550nm потери
Отсутствие перерыва волокна и отсутствие повреждения оболочки
|
| 7 |
Составная подача
IEC 60794-1-E14
|
Длина образца: 30cm
Температура: 70℃±2℃
Держать время: 24 часа
|
Отсутствие составной подачи |
Упаковка и грузить
Кабель поставлен в длинах как замечено в PI или как требование. Каждая длина будет погружена на отдельном не-returnable деревянном барабанчике. Минимальный диаметр бочонка барабанчика не будет чем 30 раз диаметр кабеля.
Кабель на каждом вьюрке совершенно будет покрыт с термальным обручем который прикреплен к кабелю путем упаковка ремней. Этот обруч многоразов и обеспечивает превосходную термальную и УЛЬТРАФИОЛЕТОВУЮ защиту.
Концы кабеля будут загерметизированы с пластиковыми крышками защиты для предотвращения проникания воды. Концы будут легко доступны для испытывать. Отчет по испытанию финальной инспекции с эксплуатационными данными амортизации для каждого волокна приложен внутри барабанчика.
