24 кабеля оптического волокна проламывания мультимодных разветвителя волокна крытых с высокопрочным
Распределительный кабель цели Mulit использовать симплексный кабель (буфер φ900μm плотный, yarm aramid как член прочности) как субблок. Волокно усилило пластиковое (FRP) размещает в центре ядра как член прочности non-metallics. Субблоки садятся на мель вокруг кабельной жилы. Кабель завершен с курткой PVC или LSZH (низкого дыма, нул галоидов, Плам-retardant).
Особенность
неметаллическая структура члена прочности 1.Stranded обеспечить кабель терпит большую прочность на растяжение.
анти--корозия куртки 2.The, анти--вода, анти--ультрафиолетов радиация, плам-retardant и безвредное к окружающей среде etc.
рабочая температура 3.Storage: -20ºC~+60ºC, температура установки: -5ºC~+50ºC.
Применение
распределение кабеля 1.Indoor.
intra остроени костяк 2.For привязывая включая полы, терминальное boxex и рабочие станции.
intra-здания терминалов краткости 3.For и среднего расстояния сразу и внутри различные здания, каждый блок подводн-кабеля могут сразу быть соединены стандартным соединителем.
Параметры волокна
| Нет. |
Детали |
Блок |
Спецификация |
| G.652D |
| 1 |
Диаметр поля режима |
1310nm |
μm |
9.2±0.4 |
| 1550nm |
μm |
10.4±0.5 |
| 2 |
Диаметр плакирования |
μm |
124.8±0.7 |
| 3 |
Не-циркулярность плакирования |
% |
≤0.7 |
| 4 |
Ошибка концентричности Ядр-плакирования |
μm |
≤0.5 |
| 5 |
Покрывая диаметр |
μm |
245±5 |
| 6 |
Покрывая Не-циркулярность |
% |
≤6.0 |
| 7 |
Ошибка концентричности Плакировани-покрытия |
μm |
≤12.0 |
| 8 |
Критическая длина волны кабеля |
nm |
λcc ≤1260 |
| 9 |
Амортизация (максимальная) |
1310nm |
dB/km |
≤0.4 |
| 1550nm |
dB/km |
≤0.3 |
Параметры кабеля
| Детали |
Спецификации |
| Отсчет волокна |
2-48 |
| Плотн-амортизированное волокно |
Размер |
850µm±50µm |
| Материал |
PVC |
| Цвет |
Белый |
| Симплексный кабель |
Размер |
1.9mm±0.1mm |
| Материал |
LSZH |
| Цвет |
Желтый цвет |
| Член прочности |
Кевлар |
| Печать меток |
(1) - (48) |
| Центральный член прочности |
Диаметр |
3.8mm±0.1mm |
| Материал |
FRP+LSZH |
| Цвет |
Желтый цвет |
|
Наружная куртка
|
Размер |
14.5mm±0.5mm |
| Материал |
LSZH |
| Цвет |
Желтый цвет |
Механические и экологические характеристики
| Детали |
Соедините |
Спецификации |
| Напряжение (долгосрочность) |
N |
600 |
| Напряжение (недолгосрочное) |
N |
1500 |
| Толкотня (долгосрочность) |
N/10cm |
300 |
| Задавите (недолгосрочный) |
N/10cm |
1000 |
| MIN. радиус загиба (динамический) |
mm |
20D |
| MIN. радиус загиба (статический) |
mm |
10D |
| Температура установки |
ºC |
-10~+50 |
| Рабочая температура |
ºC |
-20~+60 |
| Температура хранения |
ºC |
-20~+60 |
Технический параметр
| Характеристики Geometical |
| Отсчет волокна |
4 |
6 |
8 |
12 |
16 |
18 |
24 |
| Диаметр кабеля проламывания (mm) |
7,5 |
8,5 |
10 |
12,5 |
12,5 |
12,5 |
14,5 |
| Вес кабеля проламывания (kg/km) |
45 |
62 |
84 |
138 |
150 |
158 |
202 |
| Диаметр TBF (μm) |
900±50 |
| Механические характеристики |
|
| Макс Lood (n) |
Долгосрочность |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
| Недолгосрочный |
600 |
600 |
600 |
600 |
600 |
600 |
600 |
| Радиус загиба (mm) |
Динамический |
20*D (d: Диаметр кабеля) |
| Статический |
10*D (d: Диаметр кабеля) |
| Волокно |
| Тип волокна (размер плакирования ядра) |
9/125 50/125 62.5/125 |
| Характеристики передачи |
| |
SM
(1310/1550 nm)
|
50/125
(850/1300 nm)
|
62.5/125
(850/1300nm)
|
| Максимальная амортизация (dB/km) |
0.45/0.30 |
3.5/1.5 |
3.5/1.5 |
| Типичная амортизация (dB/km) |
0.40/0.25 |
3.1/1.0 |
3.0/1.0 |
| Мини ширина полосы частот (Mhz.km) |
-- |
400/400 |
160/500 |

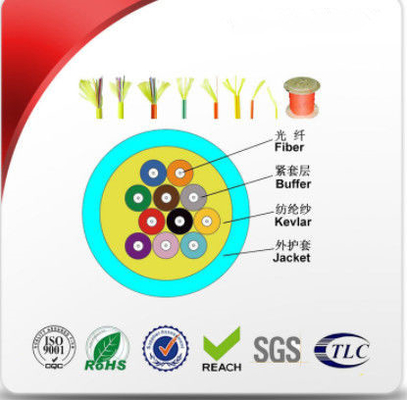

Структура продукта
