2 кабель падения ядра на открытом воздухе FTTH в волокне G657A
Эта спецификация покрывает требования к дизайна структуры, механический, медицинского осмотра и норм выработки для поставки кабелей стекловолокна. Особенности описали в этом документе запланированы обеспечить информацию на представлении оптического кабеля.
Маркировка защитной оболочки кабеля
Каждый кабель имеет следующую информацию ясно отметил на наружной куртке кабелей:
a. Имя изготовителя.
b. Год изготовителя
c. Тип кабеля и волокна
d. Метка длины (печатание на каждом метре нормально)
e. Или как требования к клиента.
Испытывать и осмотр
Оптически свойства всех волокон измерены до производства кабеля и остаются traceable в течении процесса производства и продолжительности жизни кабеля.
После привязывать, мы используем статистически методы управления производственным процессом вместе с периодической проверкой для обеспечения соответствия 100% к требованиям к амортизации в каждой длине кабеля с двухнаправленным OTDR на всех работая длинах волны. Измерения кабеля габаритные также сделаны на финальной инспекции и записаны.
Спецификации
|
Тип кабеля |
FTTH (кабель падения) |
|
Тип волокна |
SM G.657A1 |
|
Применение |
Междугородная связь, LAN |
|
Порекомендованные методы установки |
Воздушный |
|
Окружающая среда |
Крытый/на открытом воздухе |
|
Диапазон температур |
-40ºC к 70ºC |
Спецификации волокна
|
Стиль волокна |
Блок |
SM |
SM |
SM |
||
|
условие |
nm |
1310/1550 |
1310/1550 |
1310/1550 |
||
|
амортизация |
dB/km |
≤0.36/0.23 |
≤3.5/0.21 |
≤3.5/0.21 |
||
|
Рассеивание |
1310nm |
Ps/(nm*km) |
≤18 |
≤18 |
≤18 |
|
|
1550nm |
Ps/(nm*km) |
≤22 |
≤22 |
≤22 |
||
|
Нул длин волны рассеивания |
nm |
1312±10 |
1312±10 |
1300-1324 |
||
|
Нул наклонов рассеивания |
ps/(×Km ² nm) |
≤0.091 |
≤0.090 |
≤0.092 |
||
|
Волокно PMD максимальное индивидуальное |
[ps/√km] |
≤0.2 |
≤0.2 |
≤0.2 |
||
|
Значение связи дизайна PMD |
ps/(×Km ² nm) |
≤0.08 |
≤0.08 |
≤0.08 |
||
|
Λc критической длины волны волокна |
nm |
>=1180, ≤1330 |
>=1180, ≤1330 |
>=1180, ≤1330 |
||
|
Λcc критической длины волны кабеля |
nm |
≤1260 |
..... |
..... |
||
|
MFD |
1310nm |
um |
9.2±0.4 |
9.0±0.4 |
9.8±0.4 |
|
|
1550nm |
um |
10.4±0.8 |
10.1±0.5 |
9.8±0.5 |
||
|
Шаг (середина двухнаправленного измерения) |
dB |
≤0.05 |
≤0.05 |
≤0.05 |
||
|
Незакономерности над скачкообразностью длины волокна и пункта |
dB |
≤0.05 |
≤0.05 |
≤0.05 |
||
|
Коэффициент разницы backscatter |
dB/km |
≤0.03 |
≤0.03 |
≤0.03 |
||
|
Единообразие амортизации |
dB/km |
≤0.01 |
≤0.01 |
≤0.01 |
||
|
Диаметр плакирования |
um |
125.0±0.1 |
124.8±0.1 |
124.8±0.1 |
||
|
Не-циркулярность плакирования |
% |
≤1.0 |
≤0.7 |
≤0.7 |
||
|
Покрывая диаметр |
um |
242±7 |
242±7 |
242±7 |
||
|
Покрывать/ошибка зяблика концентрически |
um |
≤12.0 |
≤12.0 |
≤12.0 |
||
|
Покрывать не циркулярность |
% |
≤6.0 |
≤6.0 |
≤6.0 |
||
|
Ядр/ошибка концентричности плакирования |
um |
≤0.6 |
≤0.5 |
≤0.5 |
||
|
Скручиваемость (радиус) |
um |
≥4 |
≥4 |
≥4 |
||
|
Стиль волокна |
Блок |
SM |
SM |
SM |
||
|
условие |
nm |
1310/1550 |
1310/1550 |
1310/1550 |
||
|
амортизация |
dB/km |
≤0.36/0.23 |
≤3.5/0.21 |
≤3.5/0.21 |
||
|
Рассеивание |
1310nm |
Ps/(nm*km) |
≤18 |
≤18 |
≤18 |
|
|
1550nm |
Ps/(nm*km) |
≤22 |
≤22 |
≤22 |
||
|
Нул длин волны рассеивания |
nm |
1312±10 |
1312±10 |
1300-1324 |
||
|
Нул наклонов рассеивания |
ps/(×Km ² nm) |
≤0.091 |
≤0.090 |
≤0.092 |
||
|
Волокно PMD максимальное индивидуальное |
[ps/√km] |
≤0.2 |
≤0.2 |
≤0.2 |
||
|
Значение связи дизайна PMD |
ps/(×Km ² nm) |
≤0.08 |
≤0.08 |
≤0.08 |
||
|
Λc критической длины волны волокна |
nm |
>=1180, ≤1330 |
>=1180, ≤1330 |
>=1180, ≤1330 |
||
|
Λcc критической длины волны кабеля |
nm |
≤1260 |
..... |
..... |
||
|
MFD |
1310nm |
um |
9.2±0.4 |
9.0±0.4 |
9.8±0.4 |
|
|
1550nm |
um |
10.4±0.8 |
10.1±0.5 |
9.8±0.5 |
||
|
Шаг (середина двухнаправленного измерения) |
dB |
≤0.05 |
≤0.05 |
≤0.05 |
||
|
Незакономерности над скачкообразностью длины волокна и пункта |
dB |
≤0.05 |
≤0.05 |
≤0.05 |
||
|
Коэффициент разницы backscatter |
dB/km |
≤0.03 |
≤0.03 |
≤0.03 |
||
|
Единообразие амортизации |
dB/km |
≤0.01 |
≤0.01 |
≤0.01 |
||
|
Диаметр плакирования |
um |
125.0±0.1 |
124.8±0.1 |
124.8±0.1 |
||
|
Не-циркулярность плакирования |
% |
≤1.0 |
≤0.7 |
≤0.7 |
||
|
Покрывая диаметр |
um |
242±7 |
242±7 |
242±7 |
||
|
Покрытия ошибка концентрически |
um |
≤12.0 |
≤12.0 |
≤12.0 |
||
|
Покрывать не циркулярность |
% |
≤6.0 |
≤6.0 |
≤6.0 |
||
|
Ядр/ошибка концентричности плакирования |
um |
≤0.6 |
≤0.5 |
≤0.5 |
||
|
Скручиваемость (радиус) |
um |
≥4 |
≥4 |
≥4 |
||

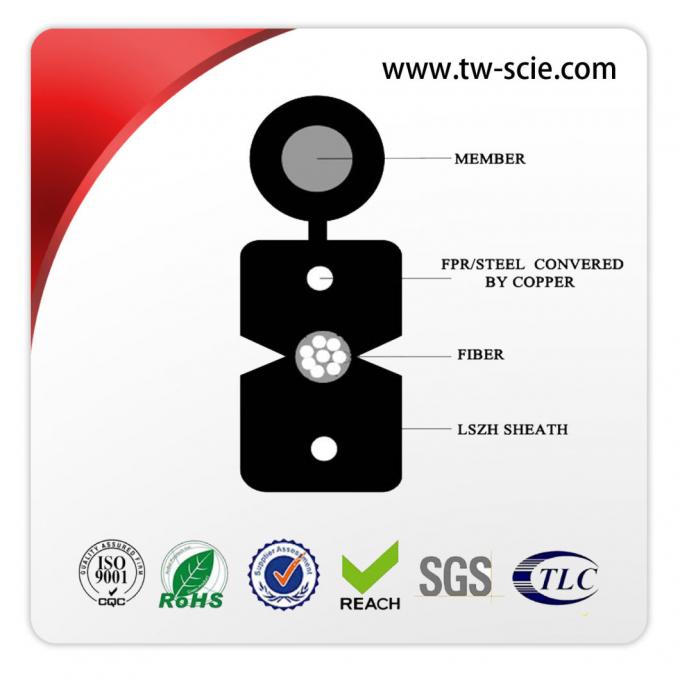

Дизайн кабеля
|
Деталь |
Описание |
|
Модель никакая |
FTTH-1 G.657A1-LSZH |
|
1. Отсчет волокна |
Ядр 2 |
|
2. Диаметр кабеля |
2.1±0.1*5.2±0.2mm |
|
3. Вес кабеля |
17.7KG |
|
4. Член прочности |
|
|
- Материал |
СТАЛЬ |
|
- Диаметр |
0.45mm*2 |
|
оболочка 5.Outer |
|
|
- Материал |
LSZH |
|
6. Маркировка оболочки |
|
|
типа отмечать |
Печатание лазера |
|
7. Посыльный |
|
|
OD |
1.0mm |
|
Материал |
Стальной провод |
Представление кабеля
|
Детали |
Описание |
|
|
Диапазон температур установки |
-20--+60ºC |
|
|
Температура деятельности и перехода |
-40-+70ºC |
|
|
Минимальный радиус загиба (mm) |
Долгосрочность |
10D |
|
недолгосрочный |
20D |
|
|
Позволяемая прочность на растяжение (n) |
Долгосрочность |
300 |
|
недолгосрочный |
600 |
|
|
Нагрузка толкотни (N/100mm) |
Долгосрочность |
1100 |
|
недолгосрочный |
2200 |
|

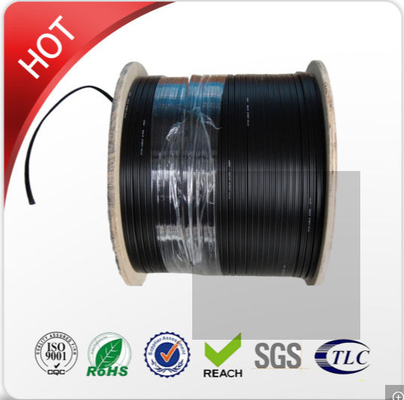

Упаковка и грузить
Кабель поставлен в длинах как замечено в PI или как требование. Каждая длина будет погружена на отдельном не-returnable деревянном барабанчике. Минимальный диаметр бочонка барабанчика не будет чем 30 раз диаметр кабеля.
Кабель на каждом вьюрке совершенно будет покрыт с термальным обручем который прикреплен к кабелю путем упаковка ремней. Этот обруч многоразов и обеспечивает превосходную термальную и УЛЬТРАФИОЛЕТОВУЮ защиту.
Концы кабеля будут загерметизированы с пластиковыми крышками защиты для предотвращения проникания воды. Концы будут легко доступны для испытывать. Отчет по испытанию финальной инспекции с эксплуатационными данными амортизации для каждого волокна приложен внутри барабанчика.
