Центральная трубка нержавеющей стали окружена одиночными или двойными слоями алюминиевых проводов многослойной стали (ACS) или проводов провода смешивания ACS и алюминиевых сплава. наиболее широко используемые кабели, их дизайн полно приспособлены к самой общей электрической линии потребностям.
Характеристики стекловолокна
Характеристики оптически, геометрических, механических и окружающей среды стекловолокна ITU-T G.652.D будут соответствием с внизу таблицей:
| Характеристики |
Определенные значения |
Блоки |
| Оптически характеристики |
| Диаметр поля режима |
на 1310nm |
9.1±0.5 |
µm |
| на 1550nm |
± 10,3 0,7 |
mm |
| Показатель ослабления |
на 1310nm |
≤0.36 |
dB/km |
| на 1550nm |
≤0.23 |
dB/km |
| Не-единообразие амортизации |
≤0.05 |
dB |
| Нул длин волны рассеивания (λ0) |
1300 ~1324 |
nm |
| Максимальный нул наклонов рассеивания (s0max) |
≤0.092 |
ps/(nm2·km) |
| Коэффициент рассеивания режима поляризации (PMDQ) |
≤0.2 |
 |
| Длина волны выключения (λcc) |
≤1260 |
nm |
| Коэффициент рассеивания |
1288~1339nm |
≤3.5 |
ps/(nm·km) |
| 1550nm |
≤18 |
ps/(nm·km) |
| Эффективный индекс группы рефракции (Neff) |
на 1310nm |
1,466 |
- |
| на 1550nm |
1,467 |
- |
| Геометрическая характеристика |
| Диаметр плакирования |
125.0±1.0 |
µm |
| Не-циркулярность плакирования |
≤1.0 |
% |
| Покрывая диаметр |
245.0±10.0 |
µm |
| ошибка концентричности Покрыти-плакирования |
≤12.0 |
µm |
| Покрывая не-циркулярность |
≤6.0 |
% |
| ошибка концентричности Ядр-плакирования |
≤0.8 |
µm |
| Плакирование/покрывая ошибка концентричности |
≤12.0 |
µm |
| Механическая характеристика |
| Завивать |
≥4 |
m |
| Стресс доказательства |
≥0.69 |
GPa |
| Покрывая сила прокладки |
Средняя величина |
1.0-5.0 |
N |
| Максимальное значение |
1.3-8.9 |
N |
| Потеря макроса гнуть |
Ф60mm, 100 кругов, на 1550nm |
≤0.05 |
dB |
| Ф32mm, круги 1, на 1550nm |
≤0.05 |
dB |
| |
|
|
|
|
Спецификация OPGW
| Детали |
Технические данные |
| Садить на мель на мель |
Ядр, слой 1, слой 2 |
| Садить направление на мель |
Наружный слой прав |
| Диаметр кабеля (номинальный) |
20.0mm |
| Вес кабеля (приблизительно) |
1365kg/km |
| Поддерживая поперечное сечение |
КАК провод |
188.5mm2 |
| Расклассифицированная прочность на растяжение (RTS) |
205kN |
| Модуль упругости (E-модуль) |
162.0kN/mm2 |
| Термальный коэффициент удлиненности |
13.0×10-6/K |
| Максимальный стресс работы (40%RTS) |
82.0kN |
| Ежедневный стресс (EDS) (18%~25%RTS) |
36.9~51.25kN |
| Сопротивление DC на 20℃ |
0,442 ohm/km |
| Течение короткого периода времени (1.0s, 40℃~200℃) |
13.62kA |
| Емкость короткого периода времени настоящая я2t |
185.4kA ² s |
| Минимальный радиус загиба |
Установка |
30 раз диаметра кабеля |
| Деятельность |
15 раз диаметра кабеля |
| Диапазон температур |
Установка |
-10℃~+60℃ |
| Хранение & доставка |
-40℃~+60℃ |
| Деятельность |
-40℃~+80℃ |
| |
|
|
|
Волокно и свободное идентификация цвета трубки
Индивидуальное волокно и свободные трубки соответствие со стандартным TIA/EIA-598-A и таблицей расцветки как ниже.
Стальная трубка 1 (волокна No.1-12): Стекловолокно одиночного режима (SM)
Цвета волокна
| НЕТ. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Цвет |
Синь |
Апельсин |
Зеленый цвет |
Браун |
Серый цвет |
Белый |
Красный |
Природа |
Желтый цвет |
Фиолет |
Пинк |
Aqua |
Стальная трубка 2 (волокна No.13-24): Стекловолокно одиночного режима (SM)
Один черный трейсер (тангаж 50mm)
| НЕТ. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Цвет |
Синь |
Апельсин |
Зеленый цвет |
Браун |
Серый цвет |
Белый |
Красный |
Природа |
Желтый цвет |
Фиолет |
Пинк |
Aqua |
Стальная трубка 3 (волокна No.25-36): Стекловолокно одиночного режима (SM)
Один черный трейсер (тангаж 100mm)
| НЕТ. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Цвет |
Синь |
Апельсин |
Зеленый цвет |
Браун |
Серый цвет |
Белый |
Красный |
Природа |
Желтый цвет |
Фиолет |
Пинк |
Aqua |
Стальная трубка 4 (волокна No.37-48): Стекловолокно одиночного режима (SM)
Один черный трейсер (тангаж 150mm)
| НЕТ. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Цвет |
Синь |
Апельсин |
Зеленый цвет |
Браун |
Серый цвет |
Белый |
Красный |
Природа |
Желтый цвет |
Фиолет |
Пинк |
Aqua |

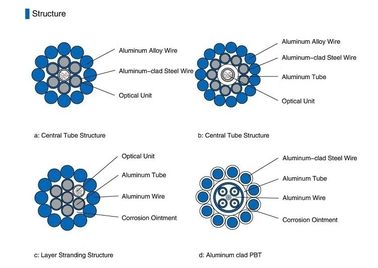

Структура продукта
Упаковка и грузить
OPGW будет плотно и равномерно ранит на сильном вьюрке древесин-утюга который соответствует ANSI/AA 53-1981 или равному. Вьюрок будет запоздан с толстыми половыми досками древесин-утюга для предотвращения OPGW от повреждения в обычной доставке, регуляции, хранении и шнуруя деятельность.
Согласно длине кабеля, мы выбираем вьюрок разного вида (d, d, b, w1, w2) для нагружая кабеля.
