ADSS Вседиэлектрическая самоподдержка наружной антенны
Волоконно-оптический кабель для 48 ядер
Описание

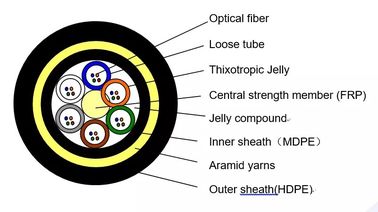

Кабель ADSS состоит из свободных труб, протяженностью 250 мкм, которые помещаются в свободную трубку из пластика высокого модуля.Трубки (и наполнители) закреплены вокруг FRP (волокно-укрепленного пластика) в качестве неметаллического центрального прочности в компактном и круглом ядре кабеляПосле того, как ядро кабеля заполнено заполнительным соединением, оно покрыто тонким PE (полиэтиленовым) внутренним покрытием.После нанесения на внутреннюю оболочку слоя арамидной пряжи в качестве прочности, кабель завершен наружной оболочкой PE или AT (anti-tracking).
При проектировании кабеля ADSS в полной мере учитывается фактическое состояние воздушных линий электропередачи.Для линий электропередач, равных или превышающих 110 кВОриентировочная конструкция арамида и процесс натяжения могут удовлетворить спрос на различные протяженности.
Особенности
- Вседиэлектрический самоподдерживающийся воздушный волоконно-оптический кабель, без металлического материала в конструкции
- Большое количество волоконных ядер, легкий вес, может быть установлен с линией электропередачи, экономия ресурсов
- Используйте высокопрочный арамидный материал для устойчивости к сильному напряжению и предотвращения выстрелов
- Небольшое тепловое расширение, изменение дуги кабельной линии небольшое при значительных изменениях температуры
- Двойной слой арамидной пряжи в качестве элемента прочности, отвечает суровой среде, такой как высокогорная область соленого озера или линия с протяженностью более 800 метров
- Трехслойная оболочка, PE/AT в виде верхней одежды
Спецификации
| Количество кабельных волокон |
/ |
2 ~ 30 |
32 ~ 60 |
62 ~ 72 |
| Структура |
/ |
1+5 |
1+5 |
1+6 |
| Стиль волокна |
/ |
G.652D |
| Центральная сила |
материалы |
мм |
ФРП |
| Диаметр (средний) |
1.5 |
1.5 |
2.1 |
| Пропускная трубка |
Материал |
мм |
ПБТ |
| Диаметр (средний) |
1.8 |
2.1 |
2.1 |
| Толщина (средняя) |
0.32 |
0.35 |
0.35 |
| Максимальное количество волокон/лосой трубы |
6 |
12 |
12 |
| Цвет труб |
Полная цветовая идентификация |
| Избыточная длина волокна |
% |
0.7 ~ 0.8 |
| Устойчивость к воде |
Материал |
/ |
Кабельная желе |
| Внутренний сехат |
материалы |
мм |
MDPE |
| Внутренняя оболочка |
0.9 мм |
| Неметаллические укрепляющие компоненты |
Материал |
/ |
Арамидная пряжа |
| Внешняя оболочка |
материалы |
мм |
MDPE |
| Внешняя оболочка |
1.8 мм |
| Диаметр кабеля (средний) |
мм |
10.9 |
11.5 |
12.1 |
| Масса кабеля (приблизительно) |
В кг/км |
95 |
110 |
120 |
| Кабельная секционная площадь |
мм2 |
93.31 |
103.87 |
114.99 |
| Коэффициент ослабления (max) |
1310 нм |
dB/km |
0.35 |
| 1550 нм |
0.21 |
| Номинальная прочность на тягу ((RTS) |
Кн |
6 |
| Максимально допустимое напряжение (МАТ) |
Кн |
2.5 |
| Среднегодовое рабочее напряжение (EDS) |
Кн |
3.2 |
| Модуль Янга |
kn/mm2 |
7.8 |
| Коэффициент теплового расширения |
10-6°C |
9 |
| Устойчивость к раздавлению |
Долгосрочные |
N/100 мм |
1100 |
| Краткосрочный |
2200 |
| Разрешение Наклоненный радиус |
статический |
мм |
15 от ОД |
| динамический |
20 от ОД |
| Температура |
При откладывании |
°C |
-20 ~ +60 |
| Хранение и транспортировка |
-40 ~ +70 |
| бегать |
-40 ~ +70 |
| Сфера применения |
Подходит для уровня напряжения ниже 110 кВ, скорости ветра ниже 25 м/с, охлаждения 5 мм |
| Знаки кабеля |
Наименование компании ADSS-××B1-PE-100M DL/T 788-2001 ××××M Год
(или по запросу клиента)
|
Примечание: Данный информационный лист может служить только справочником, но не дополнением к договору.
Упаковка и перевозка
Кабель поставляется в длинах, указанных в PI или по требованию.Минимальный диаметр бочки барабана не должен быть меньше 30 раз диаметра кабеля.
Конец кабеля будет запечатан пластиковыми защитными крышками для предотвращения проникновения воды.Внутри барабана прикрепляется отчет о испытании последнего осмотра с данными о характеристиках ослабления для каждого волокна.
