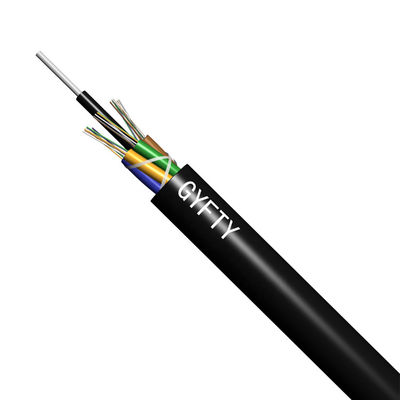

Воздушный кабель оптического волокна ядра системы передачи энергии GYFTY одиночного режима 6/12/24
GYFTY FRP размещает в центре ядров как неметаллический член прочности. Трубки кабеля, которые заполнены с заполняя смесью, садятся на мель вокруг члена прочности. Завершенный с оболочкой PE. Кабели GYFTY доступны от 2 ядров до 288 ядров. Оно использован в высоковольтной области для междугородных связей.
Применения
1.Aerial/трубопровод
коммуникационные оборудования 2.Connecting
система проводки 3.Multi-cores в центре данных
Характеристики
1.Good механическое и представление температуры
2. Высокопрочная трубка looes которая гидролиз устойчивый
смесь завалки трубки 3.Special обеспечить критическую защиту волокна
сопротивление 4.Crush и гибкость
приняты следовать измерения 5.The обеспечить кабель watertight:
волокно 6.Single усилило пластмассу как центральный член прочности
смесь завалки трубки 7.Loose
завалка 8,100% кабельных жил
Общие спецификации
| Тип кабеля |
GYFTY |
| Тип волокна |
G652D |
| Применение |
Междугородная связь, LAN |
| Порекомендованные методы установки |
Воздушный |
| Окружающая среда |
На открытом воздухе |
| Диапазон температур |
-40℃ к 70℃ |
| Технический параметр стекловолокна ITU-T G.652D (B1.3) однорежимного |
| Оптически характеристики |
|
|
|
| Диаметр поля режима (MFD) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Длина волны выключения (λcc) |
|
≤1260 |
nm |
| Показатель ослабления |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Потеря макроса гнуть |
φ75mm, 100circles, на 1550nm |
≤0.1 |
dB |
| Не-единообразие амортизации |
|
≤0.05 |
dB |
| Коэффициент рассеивания |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Нул длин волны рассеивания |
|
1300~1324 |
nm |
| Максимальный нул наклонов рассеивания |
|
≤0.093 |
Ps/(nm2.km) |
| Индекс группы рефракции (типичное значение) |
1310nm
1550nm
|
1,466
1,467
|
|
| Геометрическая характеристика |
|
|
|
| Диаметр плакирования |
|
125.0±1.0 |
µm |
| Ядр/ошибка концентричности плакирования |
|
≤0.8 |
µm |
| Не-циркулярность плакирования |
|
≤1,0 |
% |
| Покрывая диаметр |
|
245.0±10 |
µm |
| Плакирование/покрывая ошибка концентричности |
|
≤12.0 |
µm |
| Покрывая не-циркулярность |
|
≤8 |
% |
| Диаметр покрашенного покрытия |
|
250.0±15 |
µm |
| Механическая характеристика |
|
|
|
| Завивать (радиус) |
|
≥4 |
m |
| Стресс доказательства |
|
>0.69 |
Gpa |
| Покрывая сила прокладки |
Средняя величина
Максимальное значение
|
1.0-5.0
1.3-8.9
|
N
N
|
| Параметр подверженности корозии динамического напряжения (значение nd) |
|
≥20 |
|
| Деталь |
Описание |
| Модель никакая |
GYFTY |
| 1. Отсчет волокна |
48 |
72 |
| 2. Диаметр кабеля (MM) ±0.3 |
9,2 |
9,8 |
| 3. Вес кабеля (KG) |
65 |
81 |
| 4. Центральный член прочности |
|
| - Материал |
FRP |
| - Диаметр |
1.4mm |
2.0mm |
| - Оболочка PE |
Никакой |
| 5. Свободная трубка |
|
| - Материал |
PBT |
| - Наружный диаметр |
2.0mm |
| - Толщина |
0.3mm |
| типа заполняя смеси |
Студень |
| - Но. свободной трубки |
4 |
6 |
| 6. Заполнитель |
|
| - Материал |
PP |
| - Наружный диаметр |
2.0mm |
| - Но. заполнителей |
1 |
0 |
| 7. Собрание трубки |
|
| - План трубки |
1+5 |
1+6 |
| - Садить тип на мель |
SZ |
| 8. Вод-преграждать систему |
|
| - Материал |
Заполняя смесь |
| 9. Обруч ядра |
|
| - Материал |
лента полиэстера |
| 10. Наружная оболочка |
|
| - Материал |
PE |
| - Толщина |
1.6mm±0.1mm |
| 12. Маркировка оболочки |
|
| типа отмечать |
Печатание лазера
|
Мы можем конструировать любой вид структур согласно емкости условий окружающей среды и передачи, как GYFTA, GYFXTY, GYFDTZA etc.

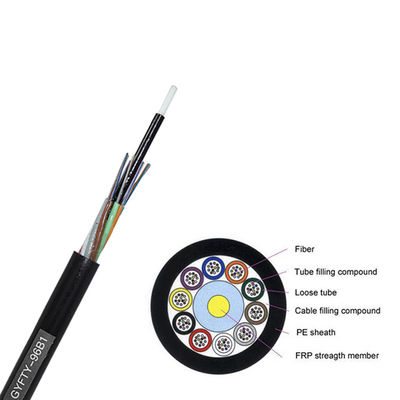

Структура
Маркировка защитной оболочки кабеля
Каждый кабель имеет следующую информацию ясно отметил на наружной куртке кабелей:
a. Имя изготовителя.
b. Год изготовителя
c. Тип кабеля и волокна
d. Метка длины (печатание на каждом метре нормально)
e. Или как требования к клиента.
упаковка и доставка
