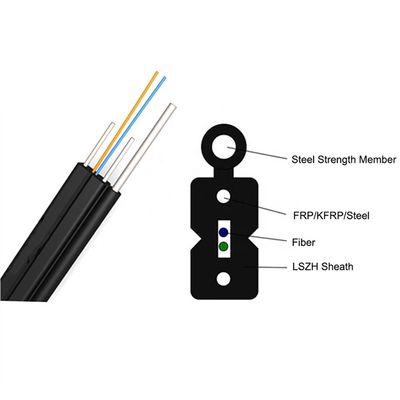

1/2/4 типов кабель смычка оболочки ядра LSZH падения FTTH
Особенности
волокно низко-загиб-чувствительности 1.Special обеспечивает высокую ширину полосы частот и превосходное свойство передачи связи
параллельные члены прочности 2.Two обеспечить хорошую работу сопротивления толкотни для защиты волокна
осуществимость структуры 3.Simple, облегченных и высоких
дизайн 4.Novel каннелюру, легко прокладка и соединение, упрощает установку и обслуживание
дым 5.Low, нул галоидов и пламя - retardant оболочка
осуществимость структуры 6.Simple, облегченных и высоких
Характеристики
1. волокно 250um.
2. FRP/KFRP.
3. оболочка LSZH.
Детали конструкции кабеля
| Детали |
Описание |
| Номер волокна |
2-24cores |
| Волокно |
тип |
G652D/G657A/Multimode |
| диаметр |
250µm |
| Член прочности |
materia |
Пряжа Кевлара |
| Свободная трубка |
диаметр |
0.9-1.2mm |
| материал |
/ |
| Наружная оболочка |
материал |
PVC/LSZH |
| диаметр |
1.6*2.0-3.0*6.0mm |
| Размер кабеля (высота * ширина) |
/ |
| Вес кабеля |
5.5-28.5KG |
| Диапазон температур установки (ºC) |
-20+60 |
| Температура деятельности и перехода (ºC) |
-40+70 |
| Минимальный радиус загиба (mm) |
Долгосрочность |
10D |
Минимальный гнуть
Радиус (mm) |
Недолгосрочный |
20D |
Минимальное позволяемое
Прочность на растяжение (n) |
Долгосрочность |
40 |
Минимальное позволяемое
Прочность на растяжение (n) |
Недолгосрочный |
80 |
| Нагрузка толкотни (N/100mm) |
Долгосрочность |
200 |
| Нагрузка толкотни (N/100mm) |
недолгосрочный |
1000 |
Стандартный цвет волокна и трубки
| Стиль волокна |
Блок |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| условие |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| амортизация |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
---- |
---- |
| Dispresion |
1550nm |
Ps/(nm*km) |
---- |
≤18 |
---- |
---- |
Dispresion |
| 1625nm |
Ps/(nm*km) |
---- |
≤22 |
---- |
---- |
|
| Ширина полосы частот |
850nm |
MHZ.KM |
---- |
---- |
>=400 |
>=160 |
Ширина полосы частот |
| 1300nm |
MHZ.KM |
---- |
---- |
>=800 |
>=500 |
|
| Нул длин волны рассеивания |
nm |
1300-1324 |
>=1302,
≤1322 |
---- |
---- |
>= 1295,
≤1320 |
| Нул наклонов dispresion |
nm |
≤0.092 |
≤0.091 |
---- |
---- |
---- |
| PMD максимальное индивидуальное Fibr |
|
≤0.2 |
≤0.2 |
---- |
---- |
≤0.11 |
| Значение связи дизайна PMD |
Ps (nm2*k
m) |
≤0.12 |
≤0.08 |
---- |
---- |
---- |
| Λc критической длины волны волокна |
nm |
>= 1180,
≤1330 |
>=1180,
≤1330 |
---- |
---- |
---- |
Sutoff кабеля
λcc длины волны |
nm |
≤1260 |
≤1260 |
---- |
---- |
---- |
| MFD |
1310nm |
um |
9.2+/-0.4 |
9.2+/-0.4 |
---- |
---- |
---- |
| 1550nm |
um |
10.4+/-0.8 |
10.4+/-0.8 |
---- |
---- |
---- |
Численный
Апертура (NA) |
|
---- |
---- |
0,200+/
-0,015 |
0.275+/-0.
015 |
0.200+/-0
.015 |
Шаг (середина двухнаправленного
измерение) |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
Незакономерности над волокном
длина и пункт |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
| |
|
|
|
|
|
|
|
| Dicontinuity |
Backscatter разницы
коэффициент |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
| Единообразие амортизации |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
| Dimater ядра |
um |
|
|
50+/-1.0 |
62.5+/-2.5 |
50+/-1.0 |
| Диаметр плакирования |
um |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
| Не-циркулярность плакирования |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
| Покрывая диаметр |
um |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
Покрывать/зяблик
концентрически ошибка |
um |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
| Покрывать не циркулярность |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
| Ядр/ошибка conentricity плакирования |
um |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
| Скручиваемость (радиус) |
um |
≤4 |
≤4 |
---- |
---- |
---- |
Упаковка и грузить
