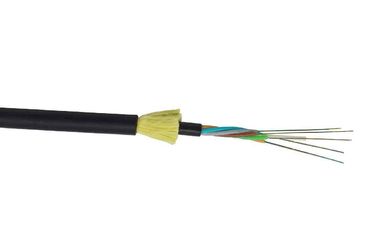

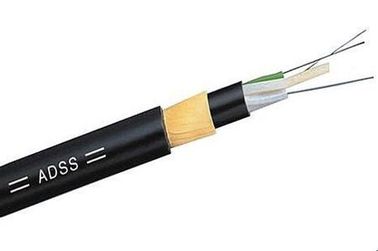

Однорежимный кабель 2/4/6/8/12/24/48/96 Основной ADSS волоконно-оптический кабель
Описание продукта
Этот однорежимный кабель 2/4/6/8/12/24/48/96 основной ADSS волоконно-оптический кабель подходит для установки на открытом воздухе.Легкая бронированная структура с Amaid пряжей мессенджер делает одномодный кабель 2/4/6/8/12/24/48/96 ядро ADSS волоконно-оптический кабель сам гравитация.
1.2 Настоящая спецификация охватывает требования к полностью диэлектрическому самоподдерживающемуся оптическому волокнистому кабелю (ADSS), который должен быть поставлен заказчику для использования вне установки.
1.3 Волоконно-оптический кабель должен соответствовать требованиям настоящей спецификации и, как правило, соответствовать новейшим стандартам или лучше:
ITU-T G.650: Определения и методы испытаний линейных, детерминистических атрибутов однорежимного волокна и кабеля
ITU-T G.652.D: Характеристики однорежимного оптического волокна и кабеля
IEC 60793-2-50 B1.3: Секционная спецификация для однорежимных волокон класса B
IEEE Std 1222ТМ, Стандарт IEEE для полностью диэлектрического самоподдерживающегося волоконно-оптического кабеля
Спецификации
Общие спецификации
| Тип кабеля |
ADSS |
| Тип волокна |
G652D |
| Применение |
телекоммуникации на большие расстояния, локальная сеть в зоне высокого напряжения или доступ к телекоммуникационной сети; |
| Рекомендуемые методы установки |
Система передачи энергии, много областей грозы и высокая электромагнитная иннерферация |
| Экология |
На улице |
| Температурный диапазон |
-40°C до 70°C |
Спецификации волокна
| Технический параметр однорежимного оптического волокна ITU-T G.652D (B1.3) |
| Оптические характеристики |
|
|
|
| Диаметр поля режима (MFD) |
1310 нм
1550 нм
|
9.2±0.4
100,4±0.8
|
мм
мм
|
| Длина волны предела (λcc) |
|
≤ 1260 |
nm |
| Коэффициент ослабления |
1310 нм
1383 нм
1550 нм
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Макропотеря изгиба |
φ75 мм, 100 кругов, при 1550 нм |
≤ 0.1 |
ДБ |
| Неравномерность ослабления |
|
≤ 0.05 |
ДБ |
| Коэффициент дисперсии |
1288 ~ 1339 нм
1271 ~ 1360 нм
1550 нм
|
≤3.5
≤ 5.3
≤ 18
|
PS/(nm.km)
PS/(nm.km)
PS/(nm.km)
|
| Нулевая длина волны дисперсии |
|
1300 ~ 1324 |
nm |
| Максимальный нулевой наклон дисперсии |
|
≤ 0.093 |
PS/(nm2.km) |
| Групповой индекс преломления (типичное значение) |
1310 нм
1550 нм
|
1.466
1.467
|
|
| Геометрическая характеристика |
|
|
|
| Диаметр облицовки |
|
1250,0±1.0 |
мм |
| Ошибка концентричности ядра/обшивки |
|
≤ 0.8 |
мм |
| Некруглость облицовки |
|
≤ 1.0 |
% |
| Диаметр покрытия |
|
2450,0±10 |
мм |
| Ошибка концентричности облицовки/покрытия |
|
≤ 12.0 |
мм |
| Некруглость покрытия |
|
≤ 8 |
% |
| Диаметр цветного покрытия |
|
2500,0±15 |
мм |
| Механические характеристики |
|
|
|
| Кёрлинг (радиус) |
|
≥ 4 |
m |
| Устойчивое напряжение |
|
>0.69 |
Средний балл |
| Сила покрытия полоски |
Средняя стоимость
Пиковое значение
|
1.0-5.0
1.3-8.9
|
N
N
|
| Параметр чувствительности к коррозии при динамическом напряжении (n)dстоимость) |
|
≥ 20 |
|
Стандарт СвоняЯ...ОзнакомлениеFИбер
| Нет, нет, нет. |
1 |
2 |
3 |
4 |
5 |
6 |
| Цвет |
Синий |
Оранжевый |
Зеленый |
Коричневый |
Сланцы |
Белый |
| Нет, нет, нет. |
7 |
8 |
9 |
10 |
11 |
12 |
| Цвет |
Красный |
Черный |
Желтый |
Виолетка |
Розовый |
Аква
|

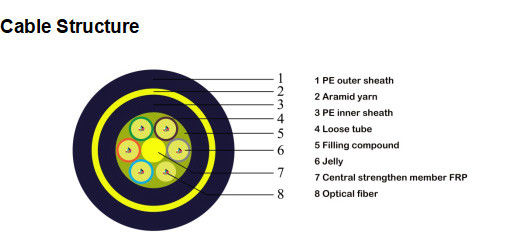

КабельD- Не знаю.
| Положения |
Описания |
| Оптические волокна ((G.652. Д) |
12F |
24F |
| Пропускная трубка |
Материал |
ПБТ (полибутиленовый Terephthalate) |
| Волокна на трубку |
4 |
4 |
| Число |
3 |
6 |
| Наполнитель |
Число |
3 |
0 |
| Центральная сила |
Материал |
ФРП (пластмасса, армированная стекловолокном) |
| Материал, блокирующий воду |
Прочая пряжа |
| Дополнительный член команды |
пряжи из арамида |
| Внешняя оболочка |
Материал |
Чёрный HDPE |
| Толщина |
Номинальный: 1,6 мм |
| Номинальный диаметр кабеля ((± 0,3 мм) |
10.0 |
| Примерная масса кабеля (кг/км) |
78 |
| Номинальное напряжение напряжения (RTS) |
4.5KN |
| Максимальное рабочее напряжение (40% RTS) |
1.8KN |
| Ежедневный стресс (15-25% RTS) |
0.675-1.125KN |
| Максимально допустимая протяженность |
100 метров |
| Сдавливать |
Недолго |
2200N/100 мм |
| Применимый диапазон температур |
Операция |
-40°C~+70°C |
| Установка |
-10°C~+50°C |
| Хранение и транспортировка |
-40°C~+60°C |
| Радиус изгиба |
Установка |
20 раз больше диаметра кабеля |
| Операция |
10 раз диаметр кабеля |
КабельSхребетМковёр
Каждый кабель должен иметь следующую информацию, четко помеченную на наружной оболочке кабеля:
a. Наименование производителя.
b. Год изготовления
c. Тип кабеля и волокна
d. Отметка длины (обычно напечатана на каждом метро)
e. или в соответствии с требованиями заказчика.
Производительность кабеля
| Положение |
Испытания |
Метод испытания |
Результат испытания |
| 1 |
Прочность на растяжение
IEC 60794-1-E1
|
Нагрузка на напряжение:1500N
Время: 1 минута
Длина кабеля: ≥ 50 м
|
Изменение потери ≤ 0,1 дБ@1550 нм
Никаких разрывов волокон и повреждений оболочки
|
| 2 |
Влияние
IEC 60794-1-E4
|
Высота: 1 м
Масса: 1 кг
Место удара: ≥5
Цикл воздействия: при аренде 3 цикла на место
|
Изменение потери ≤ 0,1 дБ@1550 нм
Никаких разрывов волокон и повреждений оболочки
|
| 3 |
Повторное изгибание
IEC 60794-1-E6
|
Диаметр изгиба: 25 раз больше внешнего диаметра кабеля
Применяемая нагрузка: 25 кг
Цикл изгиба: 30 раз
Скорость изгиба: 1 цикл в 2 с
|
Изменение потери ≤ 0,1 дБ@1550 нм
Никаких разрывов волокон и повреждений оболочки
|
| 4 |
Скручивание
IEC 60794-1-E7
|
Длина искривления: 1 м
Применяемая нагрузка: 25 кг
Угол искривления: ±90 или +180
Цикл поворота: ≥10 раз
|
Изменение потери ≤ 0,1 дБ@1550 нм
Никаких разрывов волокон и повреждений оболочки
|
| 5 |
Проникновение воды
IEC 60794-1-F5B
|
Высота воды: 1 м
Длина кабеля: 3 м
Время хранения: 24 часа
|
Никаких утечек воды с противоположного конца кабеля |
| 6 |
Температура
IEC 60794-1-F1
|
Степень температуры: +20°C->-40°C->+70°C->+20°C
Время хранения: 24 часа на каждый шаг
Цикл: 2 раза
|
Изменение потери ≤ 0,1 дБ@1550 нм
Никаких разрывов волокон и повреждений оболочки
|
| 7 |
Соединенный поток
IEC 60794-1-E14
|
Длина образца: 30 см
Температура: 70°C±2°C
Время хранения: 24 часа
|
Нет соединенного потока |
Упаковка и доставка и оплата
Кабель поставляется в длинах, указанных в PI или по требованию.Минимальный диаметр бочки барабана не должен быть меньше 30 раз диаметра кабеля.
Кабель на каждом катушке будет полностью покрыт тепловой оболочкой, которая прикрепляется к кабелю упаковочными ремнями.
Конец кабеля будет запечатан пластиковыми защитными крышками для предотвращения проникновения воды.Внутри барабана прикрепляется отчет о испытании последнего осмотра с данными о характеристиках ослабления для каждого волокна.
