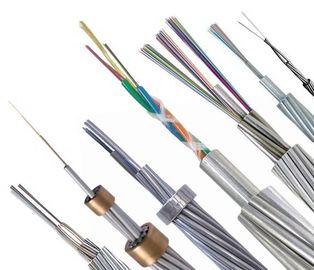

Заземленные кабели стекловолокна составные надземные (OPGW)
1. Генерал
1,1 эта спецификация покрывает требования заземленных кабелей стекловолокна составных надземных (OPGW) быть поставленным к клиенту для установки снаружи пользы.
1,2 кабель стекловолокна исполнит с требованиями этой спецификации и вообще соотвествует или улучшает самые последние:
ITU-T G.650: Определения и методы теста для линейных, детерминистских атрибутов однорежимного волокна и кабеля
ITU-T G.652: Характеристики однорежимных стекловолокна и кабеля
ITU-T G.655: Характеристики ненулевых рассеивани-перенесенных однорежимных стекловолокна и кабеля
IEC 60793-2-50 B1.3: Секционная спецификация для волокон одиночного режима b класса
IEEE 1138: Стандартная конструкция заземленных кабелей составного оптического волокна надземных (OPGW) для пользы на линиях электропередач электроэнергетики
ASTM B398: Стандартные технические условия для провода Алюмини-сплава 6201-T81 для электрических целей
ASTM B 415: Стандартные технические условия для Трудно-нарисованных Алюмини-одетых стальных проводников
ASTM B416: Спецификация для, который Концентрическ-Положени-сели на мель Алюмини-одетых стальных проводников
EIA/TIA-455: Стандартные методики проверки для оптических волокон, кабелей, датчиков, датчиков, соединяя и прекращая приборы и другие компоненты оптического волокна
EIA 492A: Родовая спецификация для оптически волокон волновода
EIA 472A: Секционная спецификация для кабелей связи оптического волокна для внешней воздушной пользы
2. Характеристики стекловолокна
2,1 характеристики оптически, геометрических, механических и окружающей среды стекловолокна ITU-T G.652 будут соответствием с внизу таблицей:
| Характеристики | Определенные значения | Блоки | ||
| Оптически характеристики | ||||
| Диаметр поля режима | на 1310nm | 9.1±0.5 | µm | |
| на 1550nm | ± 10,3 0,7 | mm | ||
| Показатель ослабления | на 1310nm | ≤0.36 | dB/km | |
| на 1550nm | ≤0.22 | dB/km | ||
| Не-единообразие амортизации | ≤0.05 | dB | ||
| Нул длин волны рассеивания (λ0) | 1300 ~1324 | nm | ||
| Максимальный нул наклонов рассеивания (s0max) | ≤0.092 | ps/(nm2·km) | ||
| Коэффициент рассеивания режима поляризации (PMDQ) | ≤0.2 | |||
| Длина волны выключения (λcc) | ≤1260 | nm | ||
| Коэффициент рассеивания | 1288~1339nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤18 | ps/(nm·km) | ||
| Эффективный индекс группы рефракции (Neff) | на 1310nm | 1,466 | - | |
| на 1550nm | 1,467 | - | ||
| Геометрическая характеристика | ||||
| Диаметр плакирования | 125.0±1.0 | µm | ||
| Не-циркулярность плакирования | ≤1.0 | % | ||
| Покрывая диаметр | 245.0±10.0 | µm | ||
| ошибка концентричности Покрыти-плакирования | ≤12.0 | µm | ||
| Покрывая не-циркулярность | ≤6.0 | % | ||
| ошибка концентричности Ядр-плакирования | ≤0.8 | µm | ||
| Плакирование/покрывая ошибка концентричности | ≤12.0 | µm | ||
| Механическая характеристика | ||||
| Завивать | ≥4 | m | ||
| Стресс доказательства | ≥0.69 | GPa | ||
| Покрывая сила прокладки | Средняя величина | 1.0-5.0 | N | |
| Максимальное значение | 1.3-8.9 | N | ||
| Потеря макроса гнуть | Ф60mm, 100 кругов, на 1550nm | ≤0.05 | dB | |
| Ф32mm, круги 1, на 1550nm | ≤0.05 | dB | ||
3. Характеристики кабеля
3,1 конструкция и параметр кабеля

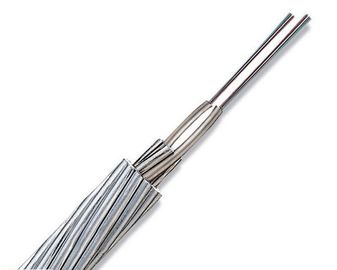

Надземный заземленный кабель сделанный из алюмини-одетой стального трубки провода (КАК) и нержавеющей стали содержа стекловолокно.
тип 3.2Cable: OPGW-12B1-75 [82,8; 47,4]
3.2.1 поперечного сечения OPGW
| Структура | Материал | Нет. | Материальный диаметр | ||
| Волокно | G.652 | 12 | - | ||
| Центр | Трубка SUS | 1 | Диаметр | 4.0mm | |
| Слой 1 | Провод 23%AS | 6 | Диаметр | 4.0mm | |
3.2.1 спецификация OPGW
| Детали | Технические данные | ||
|
Садить на мель на мель |
Ядр, слой 1 | ||
| Садить направление на мель | Наружный слой прав | ||
| Диаметр кабеля (номинальный) | 12,0 mm | ||
| Вес кабеля (приблизительно) | 504 kg/km | ||
| Поддерживая поперечное сечение | КАК провод | 75,4 mm2 | |
| Расклассифицированная прочность на растяжение (RTS) | 91.0kN | ||
| Модуль упругости (E-модуль) | 149.0Gpa | ||
| Термальный коэффициент удлиненности | 12.9×10-6/K | ||
| Максимальный стресс работы (40%RTS) | 33.12kN | ||
| Ежедневный стресс (EDS) (16~25%RTS) | 13.24~20.7kN | ||
| Сопротивление DC на 20℃ | 1,008 ohm/km | ||
| Течение короткого периода времени (1.0s, 40℃~300℃) | 6.9kA | ||
| Емкость короткого периода времени настоящая (i2 t) | 47.4kA ² s | ||
| Минимальный радиус загиба | Установка | 25 раз диаметра кабеля | |
| Деятельность | 15 раз диаметра кабеля | ||
| Диапазон температур | Установка | -10℃~+50℃ | |
| Хранение & доставка | -40℃~+80℃ | ||
| Деятельность | -40℃~+80℃ | ||
4. волокно и свободное идентификация цвета трубки
Индивидуальное волокно и свободные трубки соответствие со стандартным TIA/EIA-598-A и таблицей расцветки как ниже.
Цвета волокна
| НЕТ. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Цвет | Синь | Апельсин | Зеленый цвет | Браун | Серый цвет | Белый | Красный | Природа | Желтый цвет | Фиолет | Пинк | Aqua |
5. механический и экологический тест.
Кабель OPGW успешно пройдет следующие тесты которые не делают выбранный все. Следующие детали теста будут унесены внутри согласно соответствуя ссылке.
| Никакой | Деталь | Ссылка |
| Тесты OPGW | ||
| 1 | Критическая длина волны | IEEE Std 1138 |
| 2 | Тест входа воды | IEEE Std 1138 |
| 3 | Утечка затоплять смесь | IEEE Std 1138 |
| 4 | Тест короткого замыкания | IEEE Std 1138 |
| 5 | Тест раскачивания под действием ветра | IEEE Std 1138 |
| 6 | Тест Sheave | IEEE Std 1138 |
| 7 | Тест толкотни | IEEE Std 1138 |
| 8 | тест удара | IEEE Std 1138 |
| 9 | Испытание на ползучесть | IEEE Std 1138 |
| 10 | Тест сжатие-деформации | IEEE Std 1138 |
| 11 | Задействовать температуры | IEEE Std 1138 |
| 12 | Тест допустимого предела напряжения | IEEE Std 1138 |
| 13 | Скакать галопом тест | IEEE Std 1138 |
| 14 | Тест молнии | IEEE Std 1138 |
| Тесты волокна | ||
| 1 | Изменение амортизации с длиной волны | IEEE Std 1138 |
| 2 | Амортизация с гнуть | IEEE Std 1138 |
| 3 | Задействовать температуры | IEEE Std 1138 |
| 4 | Амортизация на пике воды | IEEE Std 1138 |
| Проверки соответствия условиям поля | ||
| 1 | Непрерывность волокна | IEEE Std 1138 |
| 2 | Амортизация | IEEE Std 1138 |
| 3 | Длина волокна | IEEE Std 1138 |
6. Упаковка и грузить
OPGW будет плотно и равномерно ранит на сильном вьюрке древесин-утюга который соответствует ANSI/AA 53-1981 или равному. Вьюрок будет запоздан с толстыми половыми досками древесин-утюга для предотвращения OPGW от повреждения в обычной доставке, регуляции, хранении и шнуруя деятельность.
