Технические спецификации оптических волоконных кабелей
Оптические волокна Характеристики
Характеристики ITU-T G.652.D оптические волокна, включая оптические, геометрические, механические и экологические аспекты, должны соответствовать таблице ниже.
| Характеристики |
Указанные значения |
Объекты |
| Оптические характеристики |
| Диаметр поля режима |
при 1310 нм |
9.1±0.5 |
мм |
| при 1550 нм |
10.3 ± 0.7 |
мм |
| Коэффициент ослабления |
при 1310 нм |
≤ 0.36 |
dB/km |
| при 1550 нм |
≤ 0.23 |
dB/km |
| Неравномерность ослабления |
≤ 0.05 |
ДБ |
| нулевая длина волны дисперсии (λ0) |
1300 ¥1324 |
nm |
| Максимальный нулевой наклон дисперсии (S)0 максимум) |
≤ 0.092 |
ps/(nm2·км) |
| Коэффициент дисперсии режима поляризации ((PMD)Q.) |
≤ 0.2 |
|
| Длина волны предела (λ)cc) |
≤ 1260 |
nm |
| Коэффициент дисперсии |
1288 ‰ 1339nm |
≤3.5 |
ps/(nm·km) |
| 1550 нм |
≤ 18 |
ps/(nm·km) |
| Эффективный индекс преломления группы (N)Эф) |
при 1310 нм |
1.466 |
- Я не знаю. |
| при 1550 нм |
1.467 |
- Я не знаю. |
| Геометрическая характеристика |
| Диаметр облицовки |
1250,0±1.0 |
мм |
| Некруглость облицовки |
≤ 1.0 |
% |
| Диаметр покрытия |
2450,0±10.0 |
мм |
| Ошибка концентричности покрытия |
≤ 12.0 |
мм |
| Некруглость покрытия |
≤ 6.0 |
% |
| Ошибка концентричности облицовки ядра |
≤ 0.8 |
мм |
| Ошибка концентричности облицовки/покрытия |
≤ 12.0 |
мм |
| Механические характеристики |
| Кёрлинг |
≥ 4 |
m |
| Устойчивое напряжение |
≥ 0.69 |
Средний балл |
| Сила покрытия полоски |
Средняя стоимость |
1.0-5.0 |
N |
| Пиковое значение |
1.3-8.9 |
N |
| Макропотеря изгиба |
Ф60 мм, 100 кругов, при 1550 нм |
≤ 0.05 |
ДБ |
| Ф32 мм, 1 круг, на 1550 нм |
≤ 0.05 |
ДБ |
| |
|
|
|
|
Характеристики кабеля
Конструкция кабеля и параметры

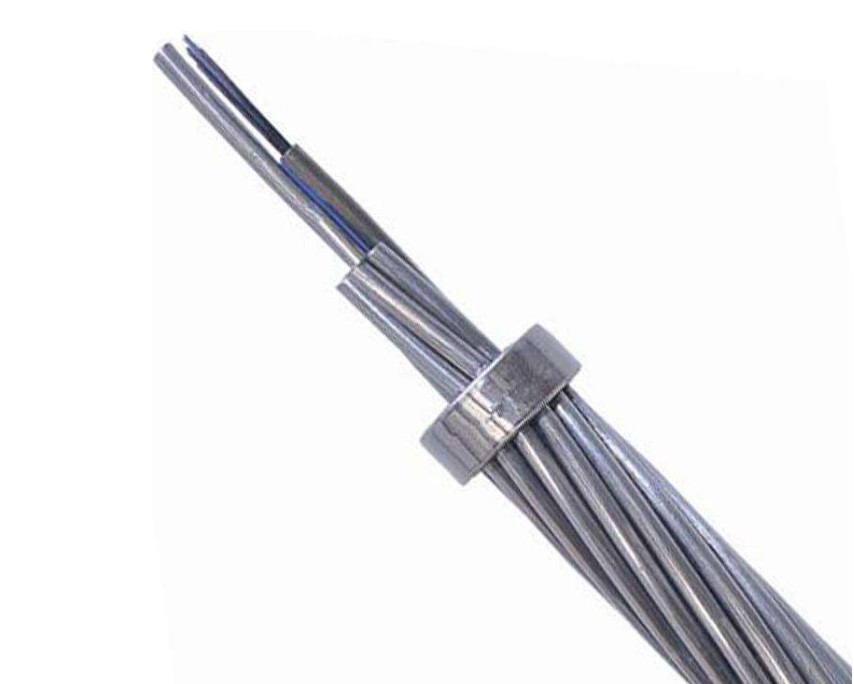

Наземный провод из алюминиевой стальной проволоки и трубы из нержавеющей стали, содержащей оптические волокна.
Тип кабеля: OPGW-48B1.3-190[205;185.4)

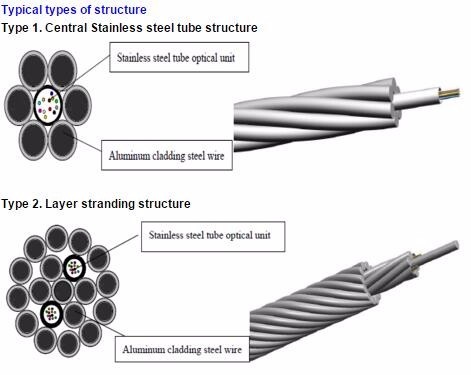

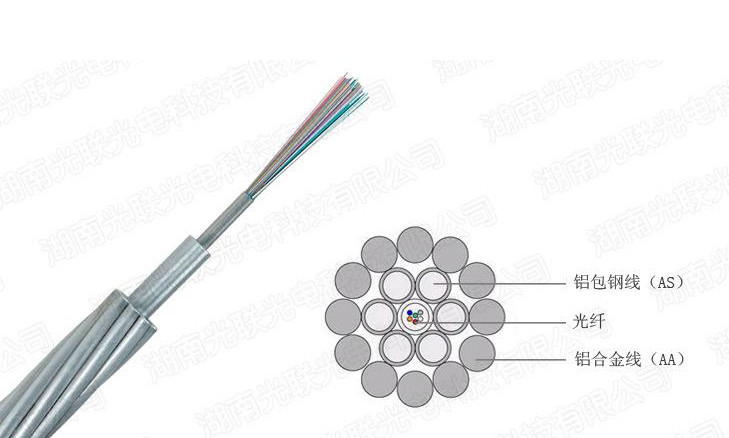

Поперечное сечение ОПГВ
| Структура |
|
Материал |
Нет, нет, нет. |
Диаметр материала |
| Волокна |
Г.652. Д |
48 |
|
| Центр |
20% провод АС |
1 |
Диаметр |
40,0 мм |
| Склад 1 |
SUS трубка |
4 |
Диаметр |
40,0 мм |
| 20% провод АС |
2 |
Диаметр |
40,0 мм |
| Склад 2 |
20% провод АС |
12 |
Диаметр |
40,0 мм |
Спецификация ОПГУ
| Положения |
Технические данные |
| Застрял |
Ядро, слой 1, слой 2 |
| Направление наводнения |
Внешний слой справа |
| Диаметр кабеля (номинальный) |
200,0 мм |
| Масса кабеля (приблизительно) |
1365 кг/км |
| Поддерживающее поперечное сечение |
AS проволока |
188.5 мм2 |
| Номинальная прочность на тягу (RTS) |
205 кН |
| Модуль эластичности (E-Modulus) |
1620,0 кН/мм2 |
| Коэффициент тепловой элонгации |
13.0×10-6/К |
| Максимальная рабочая нагрузка (40% RTS) |
82.0kN |
| Ежедневный стресс (ЭДС) (RTS) |
360,9 ~ 51,25 кН |
| Сопротивление постоянного тока при 20°С |
00,442 ом/км |
| Коротковременный ток (1,0 с, 40°C~200°C) |
13.62kA |
| Кратковременный ток Мощность I2t |
185.4kA2s |
| Минимальный радиус изгиба |
Установка |
30 раз диаметр кабеля |
| Операция |
15 раз больше диаметра кабеля |
| Температурный диапазон |
Установка |
-10°C~+60°C |
| Хранение и транспортировка |
-40°C~+60°C |
| Операция |
-40°C~+80°C |
| |
|
|
|
FИбер иЛОусаTУбе ВвоняЯ...детентификация
Отдельные волокна и свободные трубки должны соответствовать стандарту TIA/EIA-598-A и следующему цветовому коду.
Стальная трубка 1 (волокна No1-12): однорежимное оптическое волокно (SM)
Цвета волокон
| Нет, нет, нет. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Цвет |
Синий |
Оранжевый |
Зеленый |
Коричневый |
Серое |
Белый |
Красный |
Природа |
Желтый |
Виолетка |
Розовый |
Аква |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Стальная трубка 2 (волокна No 13-24): однорежимное оптическое волокно (SM)
Один черный трассировщик (50 мм)
| Нет, нет, нет. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Цвет |
Синий |
Оранжевый |
Зеленый |
Коричневый |
Серое |
Белый |
Красный |
Природа |
Желтый |
Виолетка |
Розовый |
Аква |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Стальная трубка 3 (волокна No 25-36): однорежимное оптическое волокно (SM)
Один черный трассировщик (100 мм)
| Нет, нет, нет. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Цвет |
Синий |
Оранжевый |
Зеленый |
Коричневый |
Серое |
Белый |
Красный |
Природа |
Желтый |
Виолетка |
Розовый |
Аква |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Стальная трубка 4 (волокна No 37-48): однорежимное оптическое волокно (SM)
Один черный трассировщик (150 мм)
| Нет, нет, нет. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Цвет |
Синий |
Оранжевый |
Зеленый |
Коричневый |
Серое |
Белый |
Красный |
Природа |
Желтый |
Виолетка |
Розовый |
Аква |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Рекомендации по установке
Процедура установки:
Мы рекомендуем использовать IEEE Std 524-1992 и процедуры нашей компании для установки OPGW.
Упаковка и перевозка
Стандартная упаковка: деревянные барабаны. 2000-6000 м/барабан или другие необходимые.
