Внешний диэлектрический самоподдерживающийся волоконно-оптический кабель ADSS
Кабель из оптических волокон
Описание
Настоящая спецификация охватывает требования к конструкции, механическим, физическим и эксплуатационным стандартам для питания оптических волоконных кабелей.Характеристики, описанные в данном документе, предназначены для предоставления информации о производительности оптического кабеля.
Структурные особенности
Прочная трубка с неметаллическим укрепляющим элементом
Нитка из арамида высокой гибкости
Сможные работать при электрическом поле до 25 кВ/м в течение длительного периода
Спецификации волокна
| Технический параметр однорежимного оптического волокна ITU-T G.652D (B1.3) |
| Оптические характеристики |
|
|
|
| Диаметр поля режима (MFD) |
1310 нм
1550 нм
|
9.2±0.4
100,4±0.8
|
мм
мм
|
| Длина волны предела (λcc) |
|
≤ 1260 |
nm |
| Коэффициент ослабления |
1310 нм
1383 нм
1550 нм
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Макропотеря изгиба |
φ75 мм, 100 кругов, при 1550 нм |
≤ 0.1 |
ДБ |
| Неравномерность ослабления |
|
≤ 0.05 |
ДБ |
| Коэффициент дисперсии |
1288 ~ 1339 нм
1271 ~ 1360 нм
1550 нм
|
≤3.5
≤ 5.3
≤ 8
|
PS/(nm.km)
PS/(nm.km)
PS/(nm.km)
|
| Нулевая длина волны дисперсии |
|
1300 ~ 1324 |
nm |
| Максимальный нулевой наклон дисперсии |
|
≤ 0.093 |
PS/(nm2.km) |
| Групповой индекс преломления (типичное значение) |
1310 нм
1550 нм
|
1.466
1.467
|
|
| Геометрическая характеристика |
|
|
|
| Диаметр облицовки |
|
1250,0±1.0 |
мм |
| Ошибка концентричности ядра/обшивки |
|
≤ 0.8 |
мм |
| Некруглость облицовки |
|
≤ 1.0 |
% |
| Диаметр покрытия |
|
2450,0±10 |
мм |
| Ошибка концентричности облицовки/покрытия |
|
≤ 12.0 |
мм |
| Некруглость покрытия |
|
≤ 8 |
% |
| Диаметр цветного покрытия |
|
2500,0±15 |
мм |
| Механические характеристики |
|
|
|
| Кёрлинг (радиус) |
|
≥ 4 |
m |
| Устойчивое напряжение |
|
>0.69 |
Средний балл |
| Сила покрытия полоски |
Средняя стоимость
Пиковое значение
|
1.0-5.0
1.3-8.9
|
N
N
|
| Параметр чувствительности к коррозии при динамическом напряжении (n)dстоимость) |
|
≥ 20 |
|
Свойства
Эта система может вместить до 288 оптических волокон.
Легкая конструкция уменьшает нагрузку на башню и может простираться до 1500 м.
Он обладает сильной противотяжкой силой более 90 КН.
Неметаллическая конструкция обеспечивает хорошую изоляцию и отличную устойчивость к молнии.
Арамидная пряжа равномерно распределена и имеет хорошие производственные процессы, что приводит к превосходной производительности под давлением.
У него отличная пуленепроницаемость.
У него отличная проницательность.
Система может быть установлена без отключения питания, и на нормальную передачу кабеля не повлияют сбои в электропередаче.

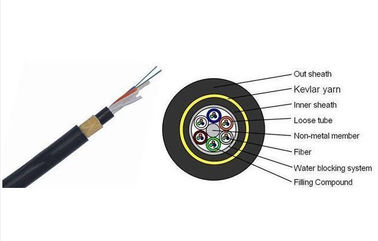

Конструкция кабеля
| Положение |
Описание |
| Модель No |
ADSS-12B1-100-PE |
ADSS-24B1-100-PE |
ADSS-48B1-100-PE |
| 1- Количество волокон. |
12 |
24 |
48 |
| 2Диаметр кабеля |
110,6±0,3 мм |
120,4±0,3 мм |
| 3. Вес кабеля |
117 кг |
130 кг |
| 4Член Центральной Силы. |
|
| - Материал. |
ФРП |
| 5. Спустя трубку |
|
| - Материал. |
ПБТ |
| Номер свободной трубки |
2 |
4 |
4 |
| - Количество волокон на трубку |
6 |
6 |
12 |
| - Тип заполнителя |
Желе |
| 6Наполнитель |
|
| - Материал. |
PP |
| - Нет наполнителя. |
4 |
2 |
2 |
| 7. Сборка труб |
|
| - Устройство труб |
1+6 |
| - Тип навязчивого |
SZ |
| 8Система блокировки воды. |
|
| - Материал. |
Заполнительное соединение ((или водозащитная лента) |
| 9. Корневой оберток |
|
| - Материал. |
Полиэстерная лента |
| 10- Сильный член. |
|
| - Материал. |
Арамидная пряжа |
| 11Внутренняя оболочка |
|
| - Материал. |
MDPE |
| - Толщина |
00,8 мм±0,2 мм |
| 12.Внешняя оболочка |
|
| - Материал. |
HDPE |
| - Толщина |
10,8 мм±0,2 мм |
| 13. Маркировка оболочки |
|
| - Тип маркировки |
Лазерная печать |
Применимые поля:
Телекоммуникации на большие расстояния, локальная сеть в районах высокого напряжения или доступ к телекоммуникационной сети.Систем передачи энергии в районах с высокой активностью громкости и высокими электромагнитными помехами.
Сертификация и FAQ
REACH,ROHS,Телеком сертификат TLC,Сертификация системы экологического менеджмента,ISO9001:2000Удостоверение о патенте на полезную модель
