Технические данные для кабеля стекловолокна
Заземленный кабель смеси стекловолокна надземный (OPGW) надземный заземленный кабель содержа стекловолокно. Он имеет множественные функции как надземные заземленный кабель и оптическая связь. Он главным образом использован для линий связи 110KV, 220KV, 500KV, 750KV и новой надземной высоковольтной системы передачи. Его можно также использовать для замены существующих земных линий старой надземной высоковольтной системы передачи, добавляет линию оптической связи, передает течение короткого периода времени и для того чтобы обеспечить анти- предохранение от молнии. Другие структуры можно подгонять по запросу.
Особенности и преимущество
1. Замените существуя воздушные заземленные кабели, модернизируя линии связи электрических систем.
2. Одновременные план и дизайн с заземленным кабелем когда новые воздушные линии электропередач быть построенным
3. Обеспечьте нержавеющий блок волокна трубки с оптимальной защитой
4. Короткое замыкание недостатка проведения большое настоящее и обеспечивая предохранение от молнии
5. Соответствующий для применения в отсчете волокна hih и супер высоковольтных линиях электропередач
6. Спичка с благоприятным напряжени-провесом diffluent провода grond.
Применение
Заземленный кабель стекловолокна составной [OPGW] соответствующий для установки на новые линии электропередач с двойной функцией заземленного кабеля и сообщения. Особенно для установки на нормальное voitage и дополнительные высоковольтные линии электропередач. OPGW может заменить обычный заземленный кабель старой линии электропередач с увеличением функции связи волокна. Они проводят короткое замыкание настоящее и обеспечивают сопротивление молнии.
Характеристики стекловолокна
Характеристики оптически, геометрических, механических и окружающей среды стекловолокна ITU-T G.652.D будут соответствием с внизу таблицей:
| Характеристики | Определенные значения | Блоки | ||
| Оптически характеристики | ||||
| Диаметр поля режима | на 1310nm | 9.1±0.5 | µm | |
| на 1550nm | ± 10,3 0,7 | mm | ||
| Показатель ослабления | на 1310nm | ≤0.36 | dB/km | |
| на 1550nm | ≤0.23 | dB/km | ||
| Не-единообразие амортизации | ≤0.05 | dB | ||
| Нул длин волны рассеивания (λ0) | 1300 ~1324 | nm | ||
| Максимальный нул наклонов рассеивания (s0max) | ≤0.092 | ps/(nm2·km) | ||
| Коэффициент рассеивания режима поляризации (PMDQ) | ≤0.2 |  |
||
| Длина волны выключения (λcc) | ≤1260 | nm | ||
| Коэффициент рассеивания | 1288~1339nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤18 | ps/(nm·km) | ||
| Эффективный индекс группы рефракции (Neff) | на 1310nm | 1,466 | - | |
| на 1550nm | 1,467 | - | ||
| Геометрическая характеристика | ||||
| Диаметр плакирования | 125.0±1.0 | µm | ||
| Не-циркулярность плакирования | ≤1.0 | % | ||
| Покрывая диаметр | 245.0±10.0 | µm | ||
| ошибка концентричности Покрыти-плакирования | ≤12.0 | µm | ||
| Покрывая не-циркулярность | ≤6.0 | % | ||
| ошибка концентричности Ядр-плакирования | ≤0.8 | µm | ||
| Плакирование/покрывая ошибка концентричности | ≤12.0 | µm | ||
| Механическая характеристика | ||||
| Завивать | ≥4 | m | ||
| Стресс доказательства | ≥0.69 | GPa | ||
| Покрывая сила прокладки | Средняя величина | 1.0-5.0 | N | |
| Максимальное значение | 1.3-8.9 | N | ||
| Потеря макроса гнуть | Ф60mm, 100 кругов, на 1550nm | ≤0.05 | dB | |
| Ф32mm, круги 1, на 1550nm | ≤0.05 | dB | ||
Характеристики кабеля
Конструкция и параметр кабеля

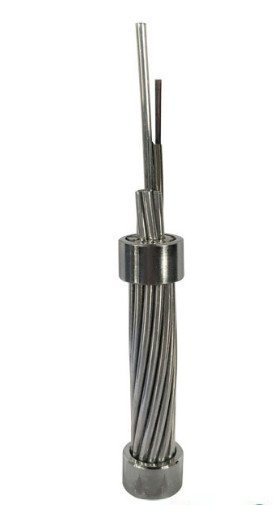

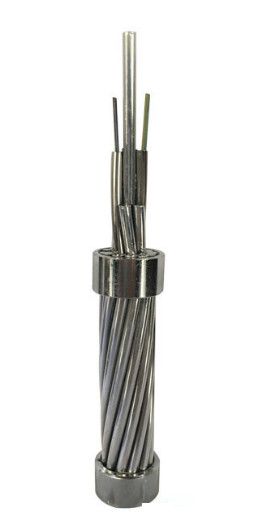

Надземный заземленный кабель сделанный из алюмини-одетой стального трубки провода (КАК) и нержавеющей стали содержа стекловолокно.
тип 3.2Cable: OPGW-48B1.3-190 [205; 185,4]

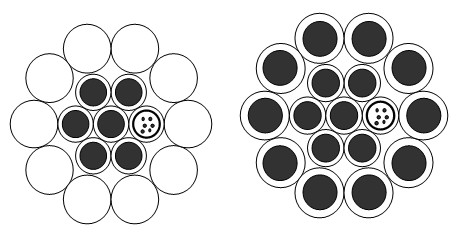

3.2.1 поперечного сечения OPGW
| Структура | Материал | Нет. | Материальный диаметр | ||
| Волокно | G.652.D | 48 | |||
| Центр | Провод 20%AS | 1 | Диаметр | 4.0mm | |
| Слой 1 | Трубка SUS | 4 | Диаметр | 4.0mm | |
| Провод 20%AS | 2 | Диаметр | 4.0mm | ||
| Слой 2 | Провод 20%AS | 12 | Диаметр | 4.0mm | |
| Детали | Технические данные | ||
| Садить на мель на мель | Ядр, слой 1, слой 2 | ||
| Садить направление на мель | Наружный слой прав | ||
| Диаметр кабеля (номинальный) | 20.0mm | ||
| Вес кабеля (приблизительно) | 1365kg/km | ||
| Поддерживая поперечное сечение | КАК провод | 188.5mm2 | |
| Расклассифицированная прочность на растяжение (RTS) | 205kN | ||
| Модуль упругости (E-модуль) | 162.0kN/mm2 | ||
| Термальный коэффициент удлиненности | 13.0×10-6/K | ||
| Максимальный стресс работы (40%RTS) | 82.0kN | ||
| Ежедневный стресс (EDS) (18%~25%RTS) | 36.9~51.25kN | ||
| Сопротивление DC на 20℃ | 0,442 ohm/km | ||
| Течение короткого периода времени (1.0s, 40℃~200℃) | 13.62kA | ||
| Емкость короткого периода времени настоящая я2t | 185.4kA ² s | ||
| Минимальный радиус загиба | Установка | 30 раз диаметра кабеля | |
| Деятельность | 15 раз диаметра кабеля | ||
| Диапазон температур | Установка | -10℃~+60℃ | |
| Хранение & доставка | -40℃~+60℃ | ||
| Деятельность | -40℃~+80℃ | ||
Волокно и свободное идентификация цвета трубки
Индивидуальное волокно и свободные трубки соответствие со стандартным TIA/EIA-598-A и таблицей расцветки как ниже.
Стальная трубка 1 (волокна No.1-12): Стекловолокно одиночного режима (SM)
Цвета волокна
| НЕТ. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Цвет | Синь | Апельсин | Зеленый цвет | Браун | Серый цвет | Белый | Красный | Природа | Желтый цвет | Фиолет | Пинк | Aqua |
Стальная трубка 2 (волокна No.13-24): Стекловолокно одиночного режима (SM)
Один черный трейсер (тангаж 50mm)
| НЕТ. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Цвет | Синь | Апельсин | Зеленый цвет | Браун | Серый цвет | Белый | Красный | Природа | Желтый цвет | Фиолет | Пинк | Aqua |
Стальная трубка 3 (волокна No.25-36): Стекловолокно одиночного режима (SM)
Один черный трейсер (тангаж 100mm)
| НЕТ. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Цвет | Синь | Апельсин | Зеленый цвет | Браун | Серый цвет | Белый | Красный | Природа | Желтый цвет | Фиолет | Пинк | Aqua |
Стальная трубка 4 (волокна No.37-48): Стекловолокно одиночного режима (SM)
Один черный трейсер (тангаж 150mm)
| НЕТ. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| Цвет | Синь | Апельсин | Зеленый цвет | Браун | Серый цвет | Белый | Красный | Природа | Желтый цвет | Фиолет | Пинк | Aqua |
Упаковка и грузить
OPGW будет плотно и равномерно ранит на сильном вьюрке древесин-утюга который соответствует ANSI/AA 53-1981 или равному. Вьюрок будет запоздан с толстыми половыми досками древесин-утюга для предотвращения OPGW от повреждения в обычной доставке, регуляции, хранении и шнуруя деятельность.
Чертеж вьюрка
Согласно длине кабеля, мы выбираем вьюрок разного вида (d, d, b, w1, w2) для нагружая кабеля.
