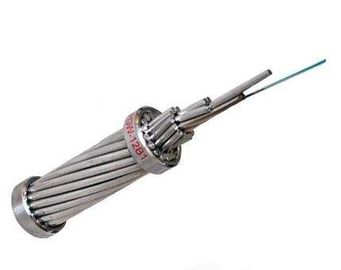

24 кабеля волокна ядра ОПГВ ядра 48 отрезал компактную текстуру длины волны ≤1260нм

Технические данные для кабеля стекловолокна

Оптически заземленный кабель (также известный как OPGW или, в стандарт IEEE, заземленный кабель стекловолокна составной надземный) тип кабеля который использован в надземных линиях электропередач. Такой кабель совмещает функции зазмеления и сообщений. Он имеет центральную структуру и слой трубки нержавеющей стали садя структуру на мель. Кабель OPGW содержит трубчатую структуру с одними или больше стекловолокнами в нем, окруженный одиночными или двойными слоями алюминиевых проводов многослойной стали (ACS) или смешанных проводов провода ACS и алюминиевых сплава. Кабель OPGW бежится между верхними частями высоковольтных опор электричества. Проводная часть кабеля служит скрепить смежные башни для того чтобы зарыть землю, и защищает высоковольтных проводников от забастовок без предупреждения. Стекловолокна внутри кабель можно использовать для высокоскоростной передачи данных, или с собственные цели электрического общего назначения защита и контроль передающей линии, для голоса и передачи данных общего назначения собственного, или могут быть арендованы или проданы к третьим сторонам для служения как высокоскоростное соединение волокна между городами. Построить OPGW должен отрезать силу, приводящ в большей потере, таким образом OPGW необходимо использовать в строить высокую линию давления над 110KV.

1. Замените существуя воздушные заземленные кабели, модернизируя линии связи электрических систем.

2. Одновременные план и дизайн с заземленным кабелем когда новые воздушные линии электропередач быть построенным

3. Обеспечьте нержавеющий блок волокна трубки с оптимальной защитой

4. Короткое замыкание недостатка проведения большое настоящее и обеспечивая предохранение от молнии

5. Соответствующий для применения в отсчете волокна hih и супер высоковольтных линиях электропередач

6. Спичка с благоприятным напряжени-провесом diffluent провода grond.

Применение

Заземленный кабель стекловолокна составной [OPGW] соответствующий для установки на новые линии электропередач с двойной функцией заземленного кабеля и сообщения. Особенно для установки на нормальное voitage и дополнительные высоковольтные линии электропередач. OPGW может заменить обычный заземленный кабель старой линии электропередач с увеличением функции связи волокна. Они проводят короткое замыкание настоящее и обеспечивают сопротивление молнии.

Характеристики стекловолокна

Характеристики оптически, геометрических, механических и окружающей среды стекловолокна ITU-T G.652.D будут соответствием с внизу таблицей:

Характеристики			Определенные значения	Блоки
Оптически характеристики
Диаметр поля режима		на 1310nm	9.1±0.5	µm
		на 1550nm	± 10,3 0,7	mm
Показатель ослабления		на 1310nm	≤0.36	dB/km
		на 1550nm	≤0.23	dB/km
Не-единообразие амортизации			≤0.05	dB
Нул длин волны рассеивания (λ0)			1300 ~1324	nm
Максимальный нул наклонов рассеивания (s0max)			≤0.092	ps/(nm2·km)
Коэффициент рассеивания режима поляризации (PMDQ)			≤0.2
Длина волны выключения (λcc)			≤1260	nm
Коэффициент рассеивания		1288~1339nm	≤3.5	ps/(nm·km)
		1550nm	≤18	ps/(nm·km)
Эффективный индекс группы рефракции (Neff)		на 1310nm	1,466	-
		на 1550nm	1,467	-
Геометрическая характеристика
Диаметр плакирования			125.0±1.0	µm
Не-циркулярность плакирования			≤1.0	%
Покрывая диаметр			245.0±10.0	µm
ошибка концентричности Покрыти-плакирования			≤12.0	µm
Покрывая не-циркулярность			≤6.0	%
ошибка концентричности Ядр-плакирования			≤0.8	µm
Плакирование/покрывая ошибка концентричности			≤12.0	µm
Механическая характеристика
Завивать			≥4	m
Стресс доказательства			≥0.69	GPa
Покрывая сила прокладки	Средняя величина		1.0-5.0	N
	Максимальное значение		1.3-8.9	N
Потеря макроса гнуть	Ф60mm, 100 кругов, на 1550nm		≤0.05	dB
	Ф32mm, круги 1, на 1550nm		≤0.05	dB

Характеристики кабеля

Конструкция и параметр кабеля

Надземный заземленный кабель сделанный из алюмини-одетой стального трубки провода (КАК) и нержавеющей стали содержа стекловолокно.

тип 3.2Cable: OPGW-48B1.3-190 [205; 185,4]

3.2.1 поперечного сечения OPGW

Волокно и свободное идентификация цвета трубки

Индивидуальное волокно и свободные трубки соответствие со стандартным TIA/EIA-598-A и таблицей расцветки как ниже.

Стальная трубка 1 (волокна No.1-12): Стекловолокно одиночного режима (SM)

Цвета волокна

Стальная трубка 2 (волокна No.13-24): Стекловолокно одиночного режима (SM)

Один черный трейсер (тангаж 50mm)

Стальная трубка 3 (волокна No.25-36): Стекловолокно одиночного режима (SM)

Один черный трейсер (тангаж 100mm)

Стальная трубка 4 (волокна No.37-48): Стекловолокно одиночного режима (SM)

Один черный трейсер (тангаж 150mm)

Упаковка и грузить

OPGW будет плотно и равномерно ранит на сильном вьюрке древесин-утюга который соответствует ANSI/AA 53-1981 или равному. Вьюрок будет запоздан с толстыми половыми досками древесин-утюга для предотвращения OPGW от повреждения в обычной доставке, регуляции, хранении и шнуруя деятельность.

Чертеж вьюрка

Согласно длине кабеля, мы выбираем вьюрок разного вида (d, d, b, w1, w2) для нагружая кабеля.
