кабель opgw оптический на 220kv линия 48 кабель Opgw ядра
Центральная трубка нержавеющей стали окружена одиночными или двойными слоями алюминиевых проводов многослойной стали (ACS) или проводов провода смешивания ACS и алюминиевых сплава. наиболее широко используемые кабели, их дизайн полно приспособлены к самой общей электрической линии потребностям.
Применения
заземленный кабель волокна 1.Optical составной [OPGW] соответствующий для установки на новые линии электропередач с двойной функцией заземленного кабеля и сообщения.
2.Especially для установки на нормальное voitage и дополнительные высоковольтные линии электропередач.
защита 3.lighting и проводить течение короткого замыкания.
Технические данные
| Детали структуры |
|
Названный |
Нет. |
Диаметр |
| Центр |
Провод 20%AS |
1 |
2,70 |
mm |
| Слой 1 |
Провод 20%AS |
4 |
2,70 |
mm |
| SUS-трубка |
2 |
2,70 |
mm |
| Слой 2 |
Провод 20%AS |
10 |
2,70 |
mm |
| |
|
|
|
|
|
| |
Согласно IEEE std 1138, стандарты IEC 60794-4 |
|
|
|
|
| |
Но. волокна & тип |
|
|
48 |
G652D |
| |
Стандартный диаметр |
|
|
13,50 |
mm |
| |
Поддерживая поперечное сечение |
|
|
97,30 |
mm2 |
| |
|
Раздел КАК провод |
|
97,30 |
mm2 |
| |
Приблизительная масса |
|
|
687,0 |
kg/km |
| |
Расклассифицированная прочность на растяжение |
|
|
117,0 |
kN |
| |
Максимальный - позволяемое напряжение (40%RTS) |
|
|
46,8 |
N/mm2 |
| |
Ежедневный стресс (25%RTS) |
|
|
29,3 |
N/mm2 |
| |
Стресс допустимого предела напряжения (70%RTS) |
|
|
81,9 |
N/mm2 |
| |
Модуль упругости |
|
|
162,0 |
GPa |
| |
Термальный коэффициент удлиненности |
|
|
13,0 |
×10-6/ºC |
| |
Высчитанный D.C. Сопротивление на 20ºC |
|
|
0,878 |
Ω/km |
| |
Емкость короткого замыкания настоящая (40~200ºC, 0.25s) |
|
|
45,3 |
kA2·s |
| |
Коэффициент между тягой и весом |
|
|
17,40 |
km |
| Температура |
Установка |
|
|
-10ºC~+50 |
ºC |
| Ряд: |
Транспорт и деятельность |
|
|
-40ºC~+80 |
ºC
|

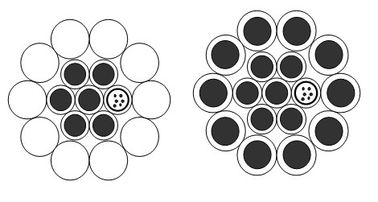

Поперечное сечение
