Заземленный кабель 48 ядров само- поддерживая воздушный составной надземный
Заземленный кабель стекловолокна составной надземный (OPGW) тип кабеля который использован в надземных линиях электропередач. Такой кабель совмещает функции зазмеления и сообщений.
Кабель OPGW содержит трубчатую структуру с одними или больше стекловолокнами в нем, окруженный слоями стального и алюминиевого провода. Он главным образом использован для линий связи 110kV, 220kV, 500kV, 750kV и новых надземных высоковольтных систем передачи. Его также можно использовать для замены существующего заземленного кабеля старой надземной высоковольтной системы передачи.
Кабель OPGW бежится между верхними частями высоковольтных опор электричества. Проводная часть кабеля служит скрепить смежные башни для того чтобы зарыть землю, и защищает высоковольтных проводников от забастовок без предупреждения. Особенные структуры можно подгонять согласно потребностям пользователя.
Применения
1.Adapt для замены достигшего возраста заземленного кабеля и новой структуры высоковольтного заземленного кабеля.
защита 2.lighting и проводить течение короткого замыкания
3.OPGW может заменить обычный заземленный кабель старой линии электропередач с увеличением функции связи волокна.
Технические данные
| Детали структуры |
|
Названный |
Нет. |
Диаметр |
| Центр |
Провод 20%AS |
1 |
2,70 |
mm |
| Слой 1 |
Провод 20%AS |
4 |
2,70 |
mm |
| SUS-трубка |
2 |
2,70 |
mm |
| Слой 2 |
Провод 20%AS |
10 |
2,70 |
mm |
| |
|
|
|
|
|
| |
Согласно IEEE std 1138, стандарты IEC 60794-4 |
|
|
|
|
| |
Но. волокна & тип |
|
|
48 |
G652D |
| |
Стандартный диаметр |
|
|
13,50 |
mm |
| |
Поддерживая поперечное сечение |
|
|
97,30 |
mm2 |
| |
|
Раздел КАК провод |
|
97,30 |
mm2 |
| |
Приблизительная масса |
|
|
687,0 |
kg/km |
| |
Расклассифицированная прочность на растяжение |
|
|
117,0 |
kN |
| |
Максимальный - позволяемое напряжение (40%RTS) |
|
|
46,8 |
N/mm2 |
| |
Ежедневный стресс (25%RTS) |
|
|
29,3 |
N/mm2 |
| |
Стресс допустимого предела напряжения (70%RTS) |
|
|
81,9 |
N/mm2 |
| |
Модуль упругости |
|
|
162,0 |
GPa |
| |
Термальный коэффициент удлиненности |
|
|
13,0 |
×10-6/ºC |
| |
Высчитанный D.C. Сопротивление на 20ºC |
|
|
0,878 |
Ω/km |
| |
Емкость короткого замыкания настоящая (40~200ºC, 0.25s) |
|
|
45,3 |
kA2·s |
| |
Коэффициент между тягой и весом |
|
|
17,40 |
km |
| Температура |
Установка |
|
|
-10ºC~+50 |
ºC |
| Ряд: |
Транспорт и деятельность |
|
|
-40ºC~+80 |
ºC
|

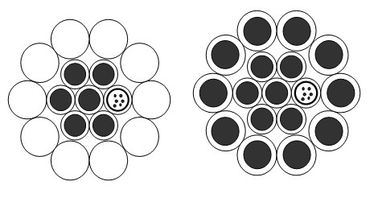

Поперечное сечение
