Ядра заземленного кабеля 72 OPGW кабель оптического волокна оптически на открытом воздухе воздушный

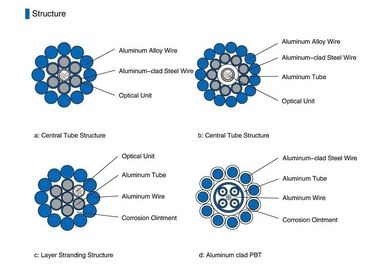

Кабель OPGW тип структуры кабеля со смесью оптически передачи и надземного заземленного кабеля для передачи энергии. Своя деятельность в линии передачи энергии как как кабель стекловолокна, так и как надземный заземленный кабель который могут обеспечить защиту забастовки без предупреждения и проводя валюты короткого замыкания. OPGW состоят из блока трубки нержавеющей стали оптически, алюминиевого провода стали плакирования, провода алюминиевого сплава. Он имеет центральную структуру и слой трубки нержавеющей стали садя структуру на мель. Мы можем конструировать структуру согласно различным состоянию окружающей среды и требованиям к клиентов.
Особенности
1.Large диаметр, большая емкость волокна
структура 2.The стабилизирована и надежность высока
возможность 3.Excellent против емкости стороны и выдающего короткого замыкания настоящей
оптимальный садя на мель дизайн 4.The может получить излишную длину вторичного стекловолокна
количество 5.The стренг можно конструировать в 2 или 3 слоях
6.Match с наземными проводками точек соприкосновения
Speicfication
| Отсчет кабеля |
Вне sheathDiameter (MM) |
Вес (KG) |
Минимальная позволяемая прочность на растяжение (n) |
минимальная позволяемая нагрузка толкотни (N/100mm) |
Минимальный радиус загиба (MM) |
Температура хранения (°C) |
| недолгосрочный |
долгосрочный |
недолгосрочный |
долгосрочный |
недолгосрочный |
долгосрочный |
| 72 |
13,5 |
160 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~70 |
Примечание: Эта схема данных может только быть ссылкой, но не дополнением к контракту. Пожалуйста контактируйте продажи для деталей.
Структурные параметры
| Модель кабеля |
OPGW-60 |
OPGW-70 |
OPGW-90 |
OPGW-110 |
OPGW-130 |
| Номер /diameter (mm) трубки нержавеющей стали |
1/3.5 |
2/2.4 |
2/2.6 |
2/2.8 |
1/3.0 |
| Номер /diameter провода AL (mm) |
0/3.5 |
12/2.4 |
12/2.6 |
12/2.8 |
12/3.0 |
| Номер /diameter провода ACS (mm) |
6/3.5 |
5/2.4 |
5/2.6 |
5/2.8 |
6/3.0 |
| Диаметр кабеля (mm) |
10,5 |
12,0 |
13,0 |
14,0 |
15,0 |
| RTS (KN) |
75 |
45 |
53 |
64 |
80 |
| Вес кабеля (kg/km) |
415 |
320 |
374 |
432 |
527 |
| Сопротивление DC (200C W/km) |
1,36 |
0,524 |
0,448 |
0,386 |
0,327 |
| Модуль упругости (Gpa) |
162,0 |
96,1 |
95,9 |
95,6 |
97,8 |
| коэффициент линейного теплового расширения (1/×10-6) |
12,6 |
17,8 |
17,8 |
17,8 |
17,2 |
| Емкость короткого замыкания (² s kA) |
24,0 |
57,3 |
78,9 |
105,8 |
150,4 |
| Максимальная температура деятельности (c) |
200 |
200 |
200 |
200 |
200 |
Упаковка и грузить
Кабель поставлен в длинах как замечено в PI или как требование. Каждая длина будет погружена на отдельном утюг-деревянном барабанчике. Минимальный диаметр бочонка барабанчика не будет чем 30 раз диаметр кабеля.
Концы кабеля будут загерметизированы с пластиковыми крышками защиты для предотвращения проникания воды. Концы будут легко доступны для испытывать. Отчет по испытанию финальной инспекции с эксплуатационными данными амортизации для каждого волокна приложен внутри барабанчика.
