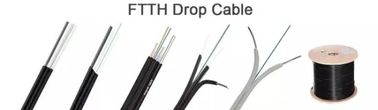

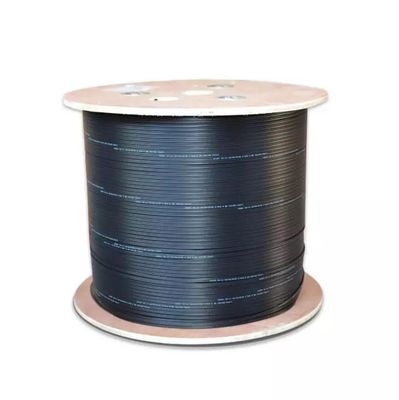

Ind-Simplex Bow Type G657A1 Drop Wire Fiber Optic 2 Coretype однорежимный кабель кабельного канала связи Телекоммуникационная сеть
Кабель из оптического волокна в форме бабочки должен быть расположен в центре, два параллельных FRP провода с обеих сторон, как усилители,и экструдировать низкодымную галогенобезопасную огнеупорную оболочкуУкрепляющий элемент (FRP) помещается по обе стороны канавки, покрытый PE ((LSZH,PVC) жакет.
Структура:
- Дизайн поперечного сечения типа галстука
- две параллельные FRP проволоки в качестве элемента прочности
- G657A1 гибкое долговечное волокно посередине
- Укрепляющий элемент (FRP) помещается по обе стороны канавки
- Внешняя куртка PE или LSZH
Особенность
1Специальное изогнутое оптическое волокно, обеспечивающее большую пропускную способность и повышающее производительность сетевой передачи;
2Два параллельных FRP или металлических арматуры делают оптический кабель иметь хорошую устойчивость к давлению и защитить оптическое волокно;
3Оптический кабель имеет простую структуру, легкий вес и сильную практичность;
4. Уникальный дизайн канавки, легко очищать, легко подключать, упрощать установку и обслуживание;
5Невысокий уровень дыма, без галогенов, огнеупорная полиэтиленовая оболочка или огнеупорная PVC оболочка, охрана окружающей среды.
6. может быть сочетается с различными на месте разъемов, может быть на месте конца.
7Из-за своей мягкости и легкости обшитый кабель широко используется в сети доступа;Научное название обшитого кабеля заключается в том, что сеть доступа использует бабочку для ввода оптического кабеля; поскольку его форма бабочка, он также называется бабочка оптический кабель, 8-образный оптический кабель.
Спецификация
Общие спецификации
| Тип кабеля |
FTTH ((Кабель для сброса) |
| Тип волокна |
SM G657A1/ SM G657A2 |
| Применение |
FTTH, LAN |
| Рекомендуемые методы установки |
В воздухе |
| Экология |
Внутри помещений |
| Температурный диапазон |
-40 до 70°C |
Спецификации волокна
| Стиль волокна |
Единица |
СМ
G652D
|
СМ
G657A1
|
СМ
G657A2
|
| состояние |
nm |
1310/1550 |
1310/1550 |
1310/1550 |
| уменьшение |
dB/km |
≤ 0,36/0.23 |
≤ 0,35/0.21 |
≤ 0,35/0.21 |
| Дисперсия |
1310 нм |
PS/(nm*km) |
≤ 18 |
≤ 18 |
≤ 18 |
| 1550 нм |
PS/(nm*km) |
≤ 22 |
≤ 22 |
≤ 22 |
| Нулевая длина волны дисперсии |
nm |
1312±10 |
1312±10 |
1300-1324 гг. |
| Напряжение рассеяния - нулевое |
ps/(nm2×Km) |
≤ 0.091 |
≤ 0.090 |
≤ 0.092 |
| PMD Максимальное количество отдельных волокон |
[ps/√km] |
≤ 0.2 |
≤ 0.2 |
≤ 0.2 |
| Значение ссылки PMD |
ps/(nm2×Km) |
≤ 0.08 |
≤ 0.08 |
≤ 0.08 |
| длина волны отсечения волокон λc |
nm |
¥1180,≤1330 |
¥1180,≤1330 |
¥1180,≤1330 |
| длина волны отсечения кабеля λcc |
nm |
≤ 1260 |
..... |
..... |
| МФД |
1310 нм |
Ну, ладно. |
9.2±0.4 |
9.0±0.4 |
90,8±0.4 |
| 1550 нм |
Ну, ладно. |
100,4±0.8 |
10.1±0.5 |
90,8±0.5 |
| Шаг (средний показатель двунаправленного измерения) |
ДБ |
≤ 0.05 |
≤ 0.05 |
≤ 0.05 |
| Нерегулярность длины волокон и точечная дискontinuality |
ДБ |
≤ 0.05 |
≤ 0.05 |
≤ 0.05 |
| Коэффициент обратного рассеяния разницы |
dB/km |
≤ 0.03 |
≤ 0.03 |
≤ 0.03 |
| Однородность ослабления |
dB/km |
≤ 0.01 |
≤ 0.01 |
≤ 0.01 |
| Диаметр облицовки |
Ну, ладно. |
125.0±0.1 |
1240,8±0.1 |
1240,8±0.1 |
| Некруглость облицовки |
% |
≤ 1.0 |
≤ 0.7 |
≤ 0.7 |
| Диаметр покрытия |
Ну, ладно. |
242±7 |
242±7 |
242±7 |
| Ошибка концентрического покрытия/покрытия |
Ну, ладно. |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Нециркулярность покрытия |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Ошибка концентричности ядра/обшивки |
Ну, ладно. |
≤ 0.6 |
≤ 0.5 |
≤ 0.5 |
| Круглый радиус |
Ну, ладно. |
≥ 4 |
≥ 4 |
≥ 4 |
Стандартная цветовая идентификация волокон
| Нет, нет, нет. |
1 |
2 |
3 |
4 |
| Цвет |
Синий |
Оранжевый |
Зеленый |
Коричневый |
Конструкция кабеля
| Положение |
Описание |
| Модель No |
GJYXFH03 |
| 1- Количество волокон. |
1 ядро, 2 ядро, 4 ядро |
| 2Диаметр кабеля |
6.8 мм |
| 3. Внутренний диаметр кабеля |
2.0*3.0 мм |
| 4Сильный член. |
|
| - Материал. |
ФРП |
| - Диаметр |
0.45 мм |
| 5.Внешняя оболочка |
|
| - Материал. |
PE/LSZH (черно-белый) /PVC |
| 6. Маркировка оболочки |
|
| - Тип маркировки |
Лазерная печать |
Сильный член
Противоположное устройство изготовлено из ПФР, оно обеспечивает прочность кабеля.
Оболочка защищает кабель от проникновения воды.
Внешняя куртка
Покрытие LSZH экструдируется над волокном.
Маркировка кабельной оболочки
Каждый кабель должен иметь следующую информацию, четко помеченную на наружной оболочке кабеля:
a. Наименование производителя.
b. Год изготовления
c. Тип кабеля и волокна
d. Отметка длины (обычно напечатана на каждом метро)
e. или в соответствии с требованиями заказчика.
Применение
1. используется для проводки внутри помещений, конечные пользователи напрямую используют кабели;
2. Используется для ввода оптических кабелей в здания;
Для внутренней проводки пользователей в FTTH.
