MDPE/HDPE двойная оболочка 2-288 ядро GYTA53 бронированный волоконно-оптический кабель
Прямая погребение под землей
Описание
Волокна размером 200/250 мкм помещены в простую трубку из пластика с высоким модулем.иногда покрытые полиэтиленом (ПЭ) для кабеля с высоким количеством волоконТрубы (и наполнители) застряли вокруг сильного элемента в компактное и круглое ядро кабеля.Вокруг ядра кабеля наносится алюминиевый полиэтиленовый ламинат (APL). который заполняется заполнительным соединением, чтобы защитить его от проникновения воды. Затем ядро кабеля покрывается тонкой внутренней оболочкой PE. После того, как PSP продольно наносится на внутреннюю оболочку,кабель завершен PE внешней оболочкой.

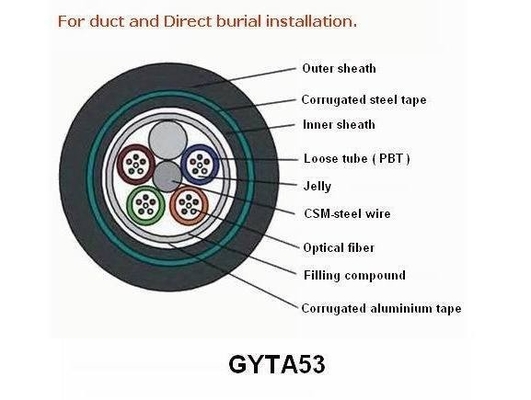

Структура
- Одностальная стальная проволока в качестве центрального элемента прочности с PE-оболочкой
- Пропускная трубка, заполненная специальным водонепроницаемым соединением
- Желле для наполнения цельного ядра
- Двойная волновая стальная лента бронированная
- Противоультрафиолетовый PE верхний куртка
Особенности
- Хорошие механические и температурные характеристики
- Высокопрочная свободная трубка, устойчивая к гидролизу
- Специальное соединение наполнения труб обеспечивает критическую защиту волокон
- PE-оболочка защищает кабель от ультрафиолетового излучения
- Хорошая способность к дроблению, применяется для каналов и непосредственно погруженного применения
- Для обеспечения водонепроницаемой функции:
- Однопрочная стальная проволока, являющаяся элементом центральной прочности
- Специальное соединение наполнения труб обеспечивает критическую защиту волокон
- Полностью заполнен в кабеле
- Двойные слои APL предотвращают влагу
- Хорошая водозащитная лента предотвращает погружение вертикально
Спецификация
| Тип кабеля |
Количество волокон |
Количество свободных труб
|
Количество наполнителей |
Диаметр кабеля мм |
Масса кабеля
В кг/км |
Прочность на растяжение
Долгосрочный/короткосрочный N |
Устойчивость к раздавлению
Долгосрочная/короткосрочная N/100m
|
Радиус изгиба
Статический/динамический мм |
| GYTA53-2~6 |
2 ~ 6 |
1 |
4 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-8 ~ 12 |
8 ~ 12 |
2 |
3 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-14~18 |
14 ~ 18 |
3 |
2 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-20~24 |
20 ~ 24 |
4 |
1 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-26~30 |
26 ~ 30 |
5 |
0 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-32~36 |
32 ~ 36 |
5 |
0 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-38~48 |
38 ~ 48 |
5 |
0 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-50~60 |
50 ~ 60 |
5 |
0 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-62 ~ 72 |
62 ~ 72 |
6 |
0 |
13.2 |
200 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-74~84 |
74 ~ 84 |
7 |
1 |
15.0 |
230 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-86~96 |
86 ~ 96 |
8 |
0 |
15.0 |
230 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-98~108 |
98 ~ 108 |
9 |
1 |
16.0 |
260 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-110 ~ 120 |
110 ~ 120 |
10 |
0 |
16.0 |
260 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-122~132 |
122 ~ 132 |
11 |
1 |
18.0 |
300 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-130~144 |
134 ~ 144 |
12 |
0 |
18.0 |
330 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTY53-146~216 |
146 ~ 216 |
18 |
0 |
18.0 |
330 |
1000/3000 |
1000/3000 |
15D/30D |
Сохранение/температура работы: от -40°C до + 70°C
Оптические характеристики
| Тип волокна |
Г.652 |
Г.655 |
50/125 м |
620,5/125 м |
|
Ослабление
(+20X)
|
850 нм |
|
|
< 3,0 дБ/км |
< 3,3 дБ/км |
| 1300 нм |
|
|
<1,0 дБ/км |
<1,0 дБ/км |
| 1310 нм |
< 0,36 дБ/км |
< 0,40 дБ/км |
|
|
| 1550 нм |
< 0,22 дБ/км |
< 0,23 дБ/км |
|
|
| Пропускная способность |
850 нм |
|
|
> 500 МГц-км |
> 200 МГц-км |
| 1300 нм |
|
|
> 500 МГц-км |
> 500 МГц-км |
| Численная диафрагма |
|
|
0.200±0.015 NA |
0.275±0,015 NA |
| Длина волны отсечения кабеля в см |
< 1260 нм |
< 1450 нм |
|
|
Примечание: Данный лист данных может служить только справочником, но не дополнением к договору.
для более подробной информации.
Применение
•Прямая захоронение
• Подключение коммуникационного оборудования
• Многоядерная система проводки в дата-центре
