ADSS Вседиэлектрическая самоподдержка Внешний воздушный волоконно-оптический кабель
Описание

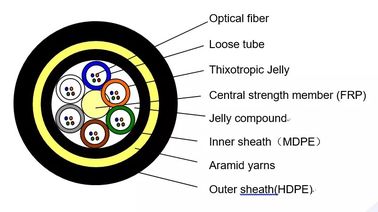

Кабель ADSS состоит из волокон диаметром 250 мкм, которые размещены в свободной трубе из пластмасс высокого модуля.Трубки заполнены водостойким заполнительным соединением и застряли вокруг неметаллического центрального прочного элемента из ПФРЭто создает компактное и круглое ядро кабеля, которое затем заполняется заполнительным соединением и покрывается тонким внутренним покрытием из PE.Затем слой арамидной пряжи наносится на внутреннюю оболочку в качестве прочности, и, наконец, кабель завершается наружной оболочкой из PE или AT для противопоказаний.
При проектировании кабеля ADSS в полной мере учитывается фактическое состояние воздушных линий электропередачи.Для линий электропередач, равных или превышающих 110 кВОриентировочная конструкция арамида и процесс натяжения могут удовлетворить спрос на различные протяженности.
Особенности
Воздушный волоконно-оптический кабель полностью диэлектрический и самоподдерживающийся, без металла в его структуре.
Он имеет большое количество волоконных ядер, легкий и может быть установлен рядом с линиями электропередач, что экономит ресурсы.
В кабеле используется высокопрочный арамидный материал, который выдерживает напряжение и предотвращает повреждение.
Он имеет небольшое тепловое расширение, что означает, что дуга кабеля минимально влияет на изменения температуры.
Кабель имеет двойной слой арамидной пряжи для прочности, что делает его подходящим для суровых условий, таких как высокоположенные соленые озера или линии с протяженностью более 800 метров.
Кабель имеет трехслойную оболочку с PE/AT в качестве внешней оболочки.
Спецификации
| Количество кабельных волокон |
/ |
2 ~ 30 |
32 ~ 60 |
62 ~ 72 |
| Структура |
/ |
1+5 |
1+5 |
1+6 |
| Стиль волокна |
/ |
G.652D |
| Центральная сила |
материалы |
мм |
ФРП |
| Диаметр (средний) |
1.5 |
1.5 |
2.1 |
| Пропускная трубка |
Материал |
мм |
ПБТ |
| Диаметр (средний) |
1.8 |
2.1 |
2.1 |
| Толщина (средняя) |
0.32 |
0.35 |
0.35 |
| Максимальное количество волокон/лосой трубы |
6 |
12 |
12 |
| Цвет труб |
Полная цветовая идентификация |
| Избыточная длина волокна |
% |
0.7 ~ 0.8 |
| Устойчивость к воде |
Материал |
/ |
Кабельная желе |
| Внутренний сехат |
материалы |
мм |
MDPE |
| Внутренняя оболочка |
0.9 мм |
| Неметаллические укрепляющие компоненты |
Материал |
/ |
Арамидная пряжа |
| Внешняя оболочка |
материалы |
мм |
MDPE |
| Внешняя оболочка |
1.8 мм |
| Диаметр кабеля (средний) |
мм |
10.9 |
11.5 |
12.1 |
| Масса кабеля (приблизительно) |
В кг/км |
95 |
110 |
120 |
| Кабельная секционная площадь |
мм2 |
93.31 |
103.87 |
114.99 |
| Коэффициент ослабления (max) |
1310 нм |
dB/km |
0.35 |
| 1550 нм |
0.21 |
| Номинальная прочность на тягу ((RTS) |
Кн |
6 |
| Максимально допустимое напряжение (МАТ) |
Кн |
2.5 |
| Среднегодовое рабочее напряжение (EDS) |
Кн |
3.2 |
| Модуль Янга |
kn/mm2 |
7.8 |
| Коэффициент теплового расширения |
10-6°C |
9 |
| Устойчивость к раздавлению |
Долгосрочные |
N/100 мм |
1100 |
| Краткосрочный |
2200 |
| Разрешение Наклоненный радиус |
статический |
мм |
15 от ОД |
| динамический |
20 от ОД |
| Температура |
При откладывании |
°C |
-20 ~ +60 |
| Хранение и транспортировка |
-40 ~ +70 |
| бегать |
-40 ~ +70 |
| Сфера применения |
Подходит для уровня напряжения ниже 110 кВ, скорости ветра ниже 25 м/с, охлаждения 5 мм |
| Знаки кабеля |
Наименование компании ADSS-××B1-PE-100M DL/T 788-2001 ××××M Год
(или по запросу клиента)
|
Примечание:Данный информационный лист может служить только справочником, но не дополнением к договору.
