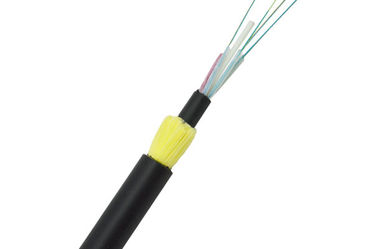

Самоподдерживающийся ADSS кабель из оптических волокон Черный внешний корпус цвет Простая установка
Этот однорежимный кабель 2/4/6/8/12/24/48/96 основной ADSS волоконно-оптический кабель подходит для установки на открытом воздухе.Легкая бронированная структура с Amaid пряжей мессенджер делает одномодный кабель 2/4/6/8/12/24/48/96 ядро ADSS волоконно-оптический кабель сам гравитация.
Настоящая спецификация охватывает требования к полностью диэлектрическому самоподдерживающемуся оптическому волоконному кабелю (ADSS), который должен поставляться клиенту для использования вне установки.
кабель из оптических волокон должен соответствовать требованиям настоящей спецификации и, как правило, соответствовать или превосходить последние стандарты:
ITU-T G.650: Определения и методы испытаний линейных, детерминистических атрибутов однорежимного волокна и кабеля
ITU-T G.652.D: Характеристики однорежимного оптического волокна и кабеля
IEC 60793-2-50 B1.3: Секционная спецификация для однорежимных волокон класса B
IEEE Std 1222ТМ, Стандарт IEEE для полностью диэлектрического самоподдерживающегося волоконно-оптического кабеля
Характеристики
1.Вседиэлектрический самоподдерживающийся воздушный волоконно-оптический кабель, без металлического материала в конструкции
2Большое количество волоконных ядер, легкий вес, может быть заложен с линией электропередачи, экономия ресурсов
3.Принять высокопрочный арамидный материал для устойчивости к сильному напряжению и предотвращения выстрелов
4Небольшое тепловое расширение, изменение дуги кабельной линии небольшое при значительных изменениях температуры.
5.Двойная куртка, PE/AT внешний чехол
Спецификации
| Тип кабеля |
ADSS |
| Тип волокна |
G652D |
| Применение |
телекоммуникации на большие расстояния, локальная сеть в зоне высокого напряжения или доступ к телекоммуникационной сети; |
| Рекомендуемые методы установки |
Система передачи энергии, много областей грозы и высокая электромагнитная иннерферация |
| Экология |
На улице |
| Температурный диапазон |
-40°C до 70°C |
| Технический параметр однорежимного оптического волокна ITU-T G.652D (B1.3) |
| Оптические характеристики |
|
|
|
| Диаметр поля режима (MFD) |
1310 нм
1550 нм
|
9.2±0.4
100,4±0.8
|
мм
мм
|
| Длина волны предела (λcc) |
|
≤ 1260 |
nm |
| Коэффициент ослабления |
1310 нм
1383 нм
1550 нм
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Макропотеря изгиба |
φ75 мм, 100 кругов, при 1550 нм |
≤ 0.1 |
ДБ |
| Неравномерность ослабления |
|
≤ 0.05 |
ДБ |
| Коэффициент дисперсии |
1288 ~ 1339 нм
1271 ~ 1360 нм
1550 нм
|
≤3.5
≤ 5.3
≤ 18
|
PS/(nm.km)
PS/(nm.km)
PS/(nm.km)
|
| Нулевая длина волны дисперсии |
|
1300 ~ 1324 |
nm |
| Максимальный нулевой наклон дисперсии |
|
≤ 0.093 |
PS/(nm2.km) |
| Групповой индекс преломления (типичное значение) |
1310 нм
1550 нм
|
1.466
1.467
|
|
| Геометрическая характеристика |
|
|
|
| Диаметр облицовки |
|
1250,0±1.0 |
мм |
| Ошибка концентричности ядра/обшивки |
|
≤ 0.8 |
мм |
| Некруглость облицовки |
|
≤ 1.0 |
% |
| Диаметр покрытия |
|
2450,0±10 |
мм |
| Ошибка концентричности облицовки/покрытия |
|
≤ 12.0 |
мм |
| Некруглость покрытия |
|
≤ 8 |
% |
| Диаметр цветного покрытия |
|
2500,0±15 |
мм |
| Механические характеристики |
|
|
|
| Кёрлинг (радиус) |
|
≥ 4 |
m |
| Устойчивое напряжение |
|
>0.69 |
Средний балл |
| Сила покрытия полоски |
Средняя стоимость
Пиковое значение
|
1.0-5.0
1.3-8.9
|
N
N
|
| Параметр чувствительности к коррозии при динамическом напряжении (n)dстоимость) |
|
≥ 20 |
|
Стандарт СвоняЯ...ОзнакомлениеВолокна
| Нет, нет, нет. |
1 |
2 |
3 |
4 |
5 |
6 |
| Цвет |
Синий |
Оранжевый |
Зеленый |
Коричневый |
Сланцы |
Белый |
| Нет, нет, нет. |
7 |
8 |
9 |
10 |
11 |
12 |
| Цвет |
Красный |
Черный |
Желтый |
Виолетка |
Розовый |
Аква
|
КабельПроектирование
| Положения |
Описания |
| Оптические волокна ((G.652. Д) |
12F |
24F |
| Пропускная трубка |
Материал |
ПБТ (полибутиленовый Terephthalate) |
| Волокна на трубку |
4 |
4 |
| Число |
3 |
6 |
| Наполнитель |
Число |
3 |
0 |
| Центральная сила |
Материал |
ФРП (пластмасса, армированная стекловолокном) |
| Материал, блокирующий воду |
Прочая пряжа |
| Дополнительный член команды |
пряжи из арамида |
| Внешняя оболочка |
Материал |
Чёрный HDPE |
| Толщина |
Номинальный: 1,6 мм |
| Номинальный диаметр кабеля ((± 0,3 мм) |
10.0 |
| Примерная масса кабеля (кг/км) |
78 |
| Номинальное напряжение напряжения (RTS) |
4.5KN |
| Максимальное рабочее напряжение (40% RTS) |
1.8KN |
| Ежедневный стресс (15-25% RTS) |
0.675-1.125KN |
| Максимально допустимая протяженность |
100 метров |
| Сдавливать |
Недолго |
2200N/100 мм |
| Применимый диапазон температур |
Операция |
-40°C~+70°C |
| Установка |
-10°C~+50°C |
| Хранение и транспортировка |
-40°C~+60°C |
| Радиус изгиба |
Установка |
20 раз больше диаметра кабеля |
| Операция |
10 раз диаметр кабеля
|
Производительность кабеля
| Положение |
Испытания |
Метод испытания |
Результат испытания |
| 1 |
Прочность на растяжение
IEC 60794-1-E1
|
Нагрузка на напряжение:1500N
Время: 1 минута
Длина кабеля: ≥ 50 м
|
Изменение потери ≤ 0,1 дБ@1550 нм
Никаких разрывов волокон и повреждений оболочки
|
| 2 |
Влияние
IEC 60794-1-E4
|
Высота: 1 м
Масса: 1 кг
Место удара: ≥5
Цикл воздействия: при аренде 3 цикла на место
|
Изменение потери ≤ 0,1 дБ@1550 нм
Никаких разрывов волокон и повреждений оболочки
|
| 3 |
Повторное изгибание
IEC 60794-1-E6
|
Диаметр изгиба: 25 раз больше внешнего диаметра кабеля
Применяемая нагрузка: 25 кг
Цикл изгиба: 30 раз
Скорость изгиба: 1 цикл в 2 с
|
Изменение потери ≤ 0,1 дБ@1550 нм
Никаких разрывов волокон и повреждений оболочки
|
| 4 |
Скручивание
IEC 60794-1-E7
|
Длина искривления: 1 м
Применяемая нагрузка: 25 кг
Угол искривления: ±90 или +180
Цикл поворота: ≥10 раз
|
Изменение потери ≤ 0,1 дБ@1550 нм
Никаких разрывов волокон и повреждений оболочки
|
| 5 |
Проникновение воды
IEC 60794-1-F5B
|
Высота воды: 1 м
Длина кабеля: 3 м
Время хранения: 24 часа
|
Никаких утечек воды с противоположного конца кабеля |
| 6 |
Температура
IEC 60794-1-F1
|
Степень температуры: +20°C->-40°C->+70°C->+20°C
Время хранения: 24 часа на каждый шаг
Цикл: 2 раза
|
Изменение потери ≤ 0,1 дБ@1550 нм
Никаких разрывов волокон и повреждений оболочки
|
| 7 |
Соединенный поток
IEC 60794-1-E14
|
Длина образца: 30 см
Температура: 70°C±2°C
Время хранения: 24 часа
|
Нет соединенного потока
|
Кабель SхребетМаркировка
Каждый кабель должен иметь следующую информацию, четко помеченную на наружной оболочке кабеля:
a. Наименование производителя.
b. Год изготовления
c. Тип кабеля и волокна
d. Отметка длины (обычно напечатана на каждом метро)
e. или в соответствии с требованиями заказчика.

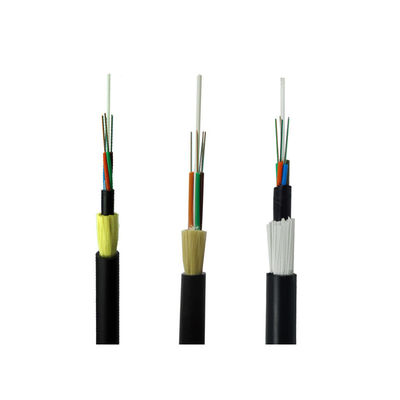

Структура кабеля
