Само- поддерживая цвета оболочки кабеля стекловолокна ADSS установка черного наружного легкая
Этого кабели ядра ADSS одиночного режима 2/4/6/8/12/24/48/96 соответствующие для на открытом воздухе aerieal установки. Светлая armored структура с messager пряжи Amaid делает кабель одиночного режима 2/4/6/8/12/24/48/96 оптических волокон ядра ADSS привязывает сила тяжести.
Эта спецификация покрывает требования полностью кабеля стекловолокна диэлектрика само- поддерживая (ADSS) быть поставленным к клиенту для пользы вне установки.
Кабель стекловолокна исполнит с требованиями этой спецификации и вообще соотвествует или улучшает самые последние:
ITU-T G.650: Определения и методы теста для линейных, детерминистских атрибутов однорежимного волокна и кабеля
ITU-T G.652.D: Характеристики однорежимных стекловолокна и кабеля
IEC 60793-2-50 B1.3: Секционная спецификация для волокон одиночного режима b класса
IEEE Std 1222 TM, стандарт IEEE для кабеля оптического волокна Все-диэлектрика само- поддерживая
Применения
1.All-dielectrical само-поддерживая воздушный кабель оптического волокна, отсутствие металла, aterial в структуре.
2.Large количество ядров волокна, светлое weihgt, может класть с линией электропередач, сохраняя ресурсы.
высокий материал aramid прочности на растяжение 3.Adopt для того чтобы выдержать сильное напряжение и предотвратить куколи и выстрелы.
тепловое расширение 4.Small, изменение дуги кабельной линии связи небольшое когда изменения температуры значительно.
5.double куртка, PE/НА наружной оболочке.
Спецификации
| Тип кабеля |
ADSS |
| Тип волокна |
G652D |
| Применение |
Международные телекоммуникации, LAN в высоковольтной области или доступ к сети телекоммуникаций; |
| Порекомендованные методы установки |
Система передачи энергии, зоны много грома и высокое электромагнитное inerference |
| Окружающая среда |
На открытом воздухе |
| Диапазон температур |
-40℃ к 70℃ |
| Технический параметр стекловолокна ITU-T G.652D (B1.3) однорежимного |
| Оптически характеристики |
|
|
|
| Диаметр поля режима (MFD) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Длина волны выключения (λcc) |
|
≤1260 |
nm |
| Показатель ослабления |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Потеря макроса гнуть |
φ75mm, 100circles, на 1550nm |
≤0.1 |
dB |
| Не-единообразие амортизации |
|
≤0.05 |
dB |
| Коэффициент рассеивания |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Нул длин волны рассеивания |
|
1300~1324 |
nm |
| Максимальный нул наклонов рассеивания |
|
≤0.093 |
Ps/(nm2.km) |
| Индекс группы рефракции (типичное значение) |
1310nm
1550nm
|
1,466
1,467
|
|
| Геометрическая характеристика |
|
|
|
| Диаметр плакирования |
|
125.0±1.0 |
µm |
| Ядр/ошибка концентричности плакирования |
|
≤0.8 |
µm |
| Не-циркулярность плакирования |
|
≤1.0 |
% |
| Покрывая диаметр |
|
245.0±10 |
µm |
| Плакирование/покрывая ошибка концентричности |
|
≤12.0 |
µm |
| Покрывая не-циркулярность |
|
≤8 |
% |
| Диаметр покрашенного покрытия |
|
250.0±15 |
µm |
| Механическая характеристика |
|
|
|
| Завивать (радиус) |
|
≥4 |
m |
| Стресс доказательства |
|
>0.69 |
Gpa |
| Покрывая сила прокладки |
Средняя величина
Максимальное значение
|
1.0-5.0
1.3-8.9
|
N
N
|
| Параметр подверженности корозии динамического напряжения (значение nd) |
|
≥20 |
|

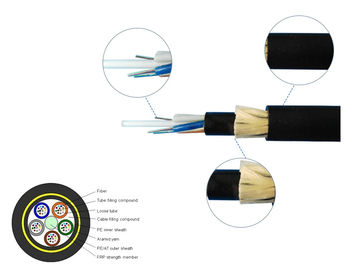

Дизайн кабеля
| Детали |
Описания |
| Стекловолокно (G.652.D) |
12F |
24F |
| Свободная трубка |
Материал |
PBT (терефталат полибутилена) |
| Волокна в трубку |
4 |
4 |
| Номера |
3 |
6 |
| Присадочная проволка |
Номера |
3 |
0 |
| Центральный член прочности |
Материал |
FRP (стекло волокна усилило пластиковое) |
| Вода преграждая материал |
Вода преграждая пряжу |
| Дополнительный член прочности |
Пряжи Aramid |
| Наружная оболочка |
Материал |
Черный HDPE |
| Толщина |
Номинальный: 1,6 mm |
| Диаметр кабеля номинальный (±0.3mm) |
10,0 |
| Привяжите приблизительно вес (kg/km) |
78 |
| Расклассифицированный стресс напряжения (RTS) |
4.5KN |
| Максимальное работая напряжение (40%RTS) |
1.8KN |
| Ежедневный стресс (15-25%RTS) |
0.675-1.125KN |
| Позволяемая максимальная пядь |
100m |
| Толкотня |
Короткий период времени |
2200N/100mm |
| Применимый диапазон температур |
Деятельность |
-40℃~+70℃ |
| Установка |
-10℃~+50℃ |
| Хранение & доставка |
-40℃~+60℃ |
| Радиус загиба |
Установка |
20 раз диаметра кабеля |
| Деятельность |
10 раз диаметра кабеля |
Представление кабеля
| Деталь |
Испытывать |
Метод теста |
Результат теста |
| 1 |
Прочность на растяжение
IEC 60794-1-E1
|
Нагрузка напряжения: 1500N
Время: 1min
Длина кабеля: ≥50m
|
Change≤ 0.1dB@1550nm потери
Отсутствие перерыва волокна и отсутствие повреждения оболочки
|
| 2 |
Удар
IEC 60794-1-E4
|
Высота: 1m
Вес: 1kg
Пятно удара: ≥5
Цикл удара: на цикле аренды 3 в пятно
|
Change≤ 0.1dB@1550nm потери
Отсутствие перерыва волокна и отсутствие повреждения оболочки
|
| 3 |
Повторенный гнуть
IEC 60794-1-E6
|
Гнуть диаметр: 25X диаметр кабеля наружный
Прикладная нагрузка: 25kg
Гнуть цикл: 30times
Скорость изгибания: 1 цикл в 2s
|
Change≤ 0.1dB@1550nm потери
Отсутствие перерыва волокна и отсутствие повреждения оболочки
|
| 4 |
Кручение
IEC 60794-1-E7
|
Длина кручения: 1m
Прикладная нагрузка: 25kg
Угол кручения: ±90 или +180
Цикл извива: ≥10 раз
|
Change≤ 0.1dB@1550nm потери
Отсутствие перерыва волокна и отсутствие повреждения оболочки
|
| 5 |
Проникание воды
IEC 60794-1-F5B
|
Высота воды: 1m
Длина кабеля: 3m
Держать время: 24 часа
|
Никакая вода не протекала от другого конца кабеля |
| 6 |
Температура
IEC 60794-1-F1
|
Шаг температуры: +20°C->-40°C°C >+70°C->+20°C
Держать время: 24 часа в каждый шаг
Цикл: 2times
|
Change≤ 0.1dB@1550nm потери
Отсутствие перерыва волокна и отсутствие повреждения оболочки
|
| 7 |
Составная подача
IEC 60794-1-E14
|
Длина образца: 30cm
Температура: 70℃±2℃
Держать время: 24 часа
|
Отсутствие составной подачи
|
Маркировка защитной оболочки кабеля
Каждый кабель имеет следующую информацию ясно отметил на наружной куртке кабелей:
a. Имя изготовителя.
b. Год изготовителя
c. Тип кабеля и волокна
d. Метка длины (печатание на каждом метре нормально)
e. Или как требования к клиента.
Кабель поставлен в длинах как замечено в PI или как требование. Каждая длина будет погружена на отдельном не-returnable деревянном барабанчике. Минимальный диаметр бочонка барабанчика не будет чем 30 раз диаметр кабеля.
Кабель на каждом вьюрке совершенно будет покрыт с термальным обручем который прикреплен к кабелю путем упаковка ремней. Этот обруч многоразов и обеспечивает превосходную термальную и УЛЬТРАФИОЛЕТОВУЮ защиту.
Концы кабеля будут загерметизированы с пластиковыми крышками защиты для предотвращения проникания воды. Концы будут легко доступны для испытывать. Отчет по испытанию финальной инспекции с эксплуатационными данными амортизации для каждого волокна приложен внутри барабанчика.
