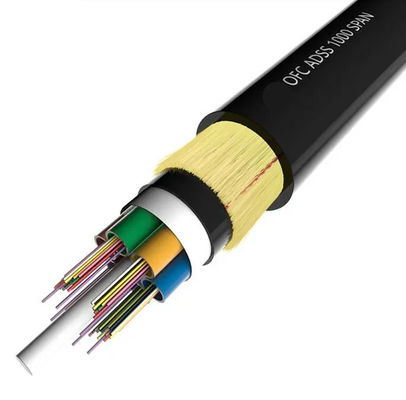

Внешний воздушный вседиэлектрический 72-ядерный ADSS волоконно-оптический кабель
Структура оптического кабеля заключается в том, чтобы вложить 250 мкм оптического волокна в свободную трубку из высокомодульного пластика.Трубка заполнена водонепроницаемым заполнителем. Труба (и наполнитель) скручивается вокруг FRP (волокно-укрепленного пластика) в качестве неметаллического центрального элемента прочности для формирования компактного круглого ядра кабеля. После заполнения ядра кабеля наполнителем.Внешний слой представляет собой тонкую полиэтиленовую внутреннюю оболочкуВнутренняя оболочка использует слой из арамидного волокна в качестве укрепляющего элемента, а внешняя оболочка использует PE или AT (противоследование) оболочку.
Особенности
1Вседиэлектрический самоподдерживающийся воздушный волоконно-оптический кабель, без металлического материала в конструкции.
2Большое количество волоконных ядер, легкий вес, может быть установлено с линией электропередачи, экономия ресурсов.
3Примите высокопрочный арамидный материал, чтобы противостоять сильному напряжению и предотвратить выстрелы.
4Небольшое тепловое расширение, изменение дуги кабельной линии небольшое при значительных изменениях температуры.
5.Двойной слой арамидной пряжи в качестве элемента прочности, отвечает суровой среде, такой как высокогорный район соленого озера или линия с протяженностью более 800 метров.
6Три слоя оболочки, PE/AT в качестве верхней куртки. - Что?
Заявления
1. Принято для наружного распространения
2Сеть в местах с высоким уровнем электромагнитных помех
3.Общение на большие расстояния и в локальных сетях
4Низковольтная система передачи и распределения
Спецификации
| Количество кабельных волокон |
/ |
2 ~ 30 |
32 ~ 60 |
62 ~ 72 |
| Структура |
/ |
1+5 |
1+5 |
1+6 |
| Стиль волокна |
/ |
G.652D |
| Центральная сила |
материалы |
мм |
ФРП |
| Диаметр (средний) |
1.5 |
1.5 |
2.1 |
| Пропускная трубка |
Материал |
мм |
ПБТ |
| Диаметр (средний) |
1.8 |
2.1 |
2.1 |
| Толщина (средняя) |
0.32 |
0.35 |
0.35 |
| Максимальное количество волокон/лосой трубы |
6 |
12 |
12 |
| Цвет труб |
Полная цветовая идентификация |
| Избыточная длина волокна |
% |
0.7 ~ 0.8 |
| Устойчивость к воде |
Материал |
/ |
Кабельная желе |
| Внутренний сехат |
материалы |
мм |
MDPE |
| Внутренняя оболочка |
0.9 мм |
| Неметаллические укрепляющие компоненты |
Материал |
/ |
Арамидная пряжа |
| Внешняя оболочка |
материалы |
мм |
MDPE |
| Внешняя оболочка |
1.8 мм |
| Диаметр кабеля (средний) |
мм |
10.9 |
11.5 |
12.1 |
| Масса кабеля (приблизительно) |
В кг/км |
95 |
110 |
120 |
| Кабельная секционная площадь |
мм2 |
93.31 |
103.87 |
114.99 |
| Коэффициент ослабления (max) |
1310 нм |
dB/km |
0.35 |
| 1550 нм |
0.21 |
| Номинальная прочность на тягу ((RTS) |
Кн |
6 |
| Максимально допустимое напряжение (МАТ) |
Кн |
2.5 |
| Среднегодовое рабочее напряжение (EDS) |
Кн |
3.2 |
| Модуль Янга |
kn/mm2 |
7.8 |
| Коэффициент теплового расширения |
10-6°C |
9 |
| Устойчивость к раздавлению |
Долгосрочные |
N/100 мм |
1100 |
| Краткосрочный |
2200 |
| Разрешение Наклоненный радиус |
статический |
мм |
15 от ОД |
| динамический |
20 от ОД |
| Температура |
При откладывании |
°C |
-20 ~ +60 |
| Хранение и транспортировка |
-40 ~ +70 |
| бегать |
-40 ~ +70 |
| Сфера применения |
Подходит для уровня напряжения ниже 110 кВ, скорости ветра ниже 25 м/с, охлаждения 5 мм |
| Знаки кабеля |
Наименование компании ADSS-××B1-PE-100M DL/T 788-2001 ××××M Год
(или по запросу клиента)
|
Примечание:Данный информационный лист может служить только справочником, но не дополнением к договору.

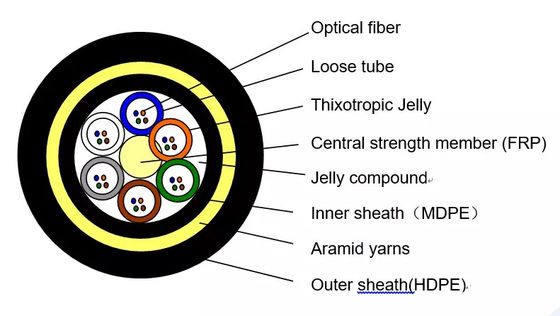

Структура продукции
