Само- поддерживая цвета оболочки кабеля стекловолокна ADSS установка черного наружного легкая

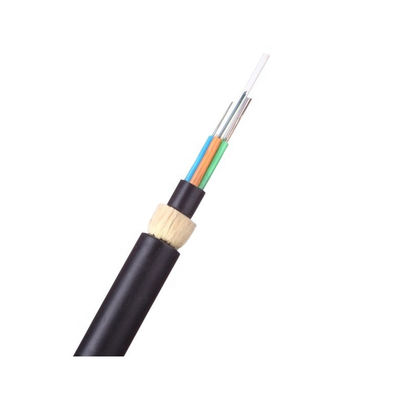

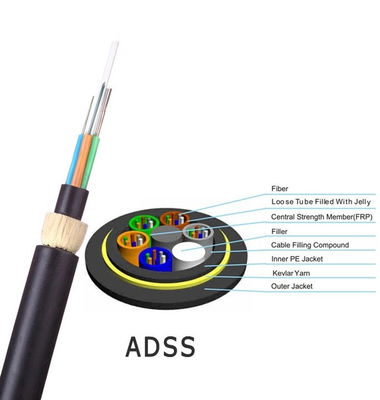

Оптический кабель ADSS принимает свободным структуру сели на мель слоем, который. стекловолокно 250 µ m sleeved в свободную трубку сделанную из высокого материала модуля, который заполнен с водоустойчивой смесью. Свободная трубка (и заполняя веревочка) переплетены вокруг неметаллического центрального усиливая ядра (FRP) для того чтобы сформировать компактную кабельную жилу, и зазора кабельной жилы заполнены с водой преграждая мазь. Кабельная жила прессована с оболочкой полиэтилена (PE) внутренней, тогда переплела с aramid для подкрепления, и в конце концов прессовала с оболочкой полиэтилена (PE) наружной или на наружной оболочке
Особенности
пряжа 1.Water-swellable обеспечивает предохранение от воды снова (сухая структура ядра)
конструкция 2.Non-metal
3. Стекло - усиленные волокном члены прочности полимера центральные и члены прочности пряжи aramid периферийные обеспечивают превосходную прочность
трубка буфера 4.Flexible предусматривает снабжение жилищем легк-к-ручки терминальное
садить на мель 5.Single-layer SZ ограничивает стресс трубки волокна
тиксотропная трубка геля 6.Fiber-friendly для обеспечения предохранения от волокна
Стандартная таблица расцветки 7.TIA 598
структура трубки 8,6 или 12 волокон
Применения
1.Adopted к на открытом воздухе распределению
2. Связь дальнего расстояния и локальной сети
передача 3.Low-voltage и система распределения
4.Railways и поляк радиосвязей маршрут
Общая спецификация
| Тип кабеля |
ADSS |
| Тип волокна |
G652D |
| Применение |
Международные телекоммуникации, LAN в высоковольтной области или доступ к сети телекоммуникаций; |
| Порекомендованные методы установки |
Система передачи энергии, зоны много грома и высокое электромагнитное inerference |
| Окружающая среда |
На открытом воздухе |
| Диапазон температур |
-40℃ к 70℃ |
| Технический параметр стекловолокна ITU-T G.652D (B1.3) однорежимного |
| Оптически характеристики |
|
|
|
| Диаметр поля режима (MFD) |
1310nm
1550nm |
9.2±0.4
10.4±0.8 |
µm
µm |
| Длина волны выключения (λcc) |
|
≤1260 |
nm |
| Показатель ослабления |
1310nm
1383nm
1550nm |
<0.35
<0.35
<0.22 |
dB/km
dB/km
dB/km |
| Потеря макроса гнуть |
φ75mm, 100circles, на 1550nm |
≤0.1 |
dB |
| Не-единообразие амортизации |
|
≤0.05 |
dB |
| Коэффициент рассеивания |
1288~1339nm
1271~1360nm
1550nm |
≤3.5
≤5.3
≤18 |
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km) |
| Нул длин волны рассеивания |
|
1300~1324 |
nm |
| Максимальный нул наклонов рассеивания |
|
≤0.093 |
Ps/(nm2.km) |
| Индекс группы рефракции (типичное значение) |
1310nm
1550nm |
1,466
1,467 |
|
| Геометрическая характеристика |
|
|
|
| Диаметр плакирования |
|
125.0±1.0 |
µm |
| Ядр/ошибка концентричности плакирования |
|
≤0.8 |
µm |
| Не-циркулярность плакирования |
|
≤1.0 |
% |
| Покрывая диаметр |
|
245.0±10 |
µm |
| Плакирование/покрывая ошибка концентричности |
|
≤12.0 |
µm |
| Покрывая не-циркулярность |
|
≤8 |
% |
| Диаметр покрашенного покрытия |
|
250.0±15 |
µm |
| Механическая характеристика |
|
|
|
| Завивать (радиус) |
|
≥4 |
m |
| Стресс доказательства |
|
>0.69 |
Gpa |
| Покрывая сила прокладки |
Средняя величина
Максимальное значение |
1.0-5.0
1.3-8.9 |
N
N |
| Параметр подверженности корозии динамического напряжения (значение nd) |
|
≥20 |
|
| Детали |
Описания |
| Стекловолокно (G.652.D) |
12F |
24F |
| Свободная трубка |
Материал |
PBT (терефталат полибутилена) |
| Волокна в трубку |
4 |
4 |
| Номера |
3 |
6 |
| Присадочная проволка |
Номера |
3 |
0 |
| Центральный член прочности |
Материал |
FRP (стекло волокна усилило пластиковое) |
| Вода преграждая материал |
Вода преграждая пряжу |
| Дополнительный член прочности |
Пряжи Aramid |
| Наружная оболочка |
Материал |
Черный HDPE |
| Толщина |
Номинальный: 1,6 mm |
| Диаметр кабеля номинальный (±0.3mm) |
10,0 |
| Привяжите приблизительно вес (kg/km) |
78 |
| Расклассифицированный стресс напряжения (RTS) |
4.5KN |
| Максимальное работая напряжение (40%RTS) |
1.8KN |
| Ежедневный стресс (15-25%RTS) |
0.675-1.125KN |
| Позволяемая максимальная пядь |
100m |
| Толкотня |
Короткий период времени |
2200N/100mm |
| Применимый диапазон температур |
Деятельность |
-40℃~+70℃ |
| Установка |
-10℃~+50℃ |
| Хранение & доставка |
-40℃~+60℃ |
| Радиус загиба |
Установка |
20 раз диаметра кабеля |
| Деятельность |
10 раз диаметра кабеля |
