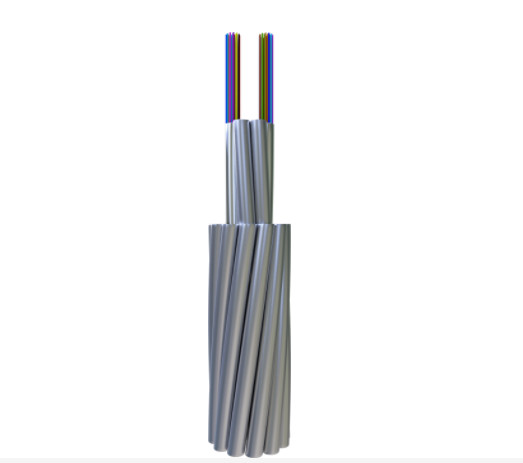

Оптоволоконный композитный многожильный заземляющий провод

OPGW — это провод, внутри которого находится оптическое волокно и который служит двум целям: в качестве заземляющего провода и для связи.Он используется в основном для линий связи 110 кВ, 220 кВ, 500 кВ, 750 кВ и новых воздушных линий связи.

Характеристики

Трубки из нержавеющей стали, заполненные гелем, защищают и поддерживают оптические волокна.Тщательный контроль обеспечивает хорошую работу в различных условиях.В трубки большего размера помещается больше волокон.Это делает его прочным и надежным с хорошими электрическими и механическими свойствами.





	Затухание				Пропускная способность		Дисперсия мод поляризации
	@850 нм	@1300 морских миль	@1310 нм	@1550 морских миль	@850 нм	@1300 морских миль	Индивидуальное волокно	Расчетное значение связи (M=20, Q=0,01%)
G652D	—	—	≤0,35 дБ/км	≤0,21 дБ/км	—	—	≤0,20 пс/км	≤0,1 пс/км
G655	—	—	—	≤0,22 дБ/км	—	—	≤0,20 пс/км	≤0,1 пс/км
50/125 мкм	≤3,0 дБ/км	≤1,0 дБ/км	—	—	≥600 МГц.км	≥1200 МГц.км	—	—
62,5/125 мкм	≤3,5 дБ/км	≤1,0 дБ/км	—	—	≥200 МГц.км	≥600 МГц.км	—	—

Производительность

	Классификация	Материал	Ценить
Строительство	Оптоволокно	G652D/G655 и т. д.	2 - 144
	Защитная трубка	Трубка из нержавеющей стали	1,5–6 мм
	Многожильный провод	Провод AS/провод AA/Al штанга	1,5–6 мм
	Макс.Диаметр		30 мм
	Макс.Поперечное сечение		500 мм2
Характеристика	В соответствии со стандартами DL/T 832, IEC60794-4-10, IEEE1138.
	Макс.Предел прочности (RTS) (кН)		700
	Макс.Прочность на раздавливание (Н/100 мм)		3000
	Макс.Допустимый ток короткого замыкания (от 40 ℃ до 200 ℃) (кА2с)		2000 г.
	Мин.Радиус изгиба (динамический)		20Д
	Мин.Радиус изгиба (статический)		15Д
Экологическая эффективность	Установка (℃)		от -10 до +50
	Транспортировка и эксплуатация (℃)		от -40 до +65

Примечание: D — диаметр кабеля.

Конкретный тип и технические данные

Нет.	Технические данные
	Тип продукта	Тип структуры	Макс.Волокно Считать	Раздел AS Wire (мм2)	Диаметр (мм)	Вес кабеля (кг/км)	Оцените предел прочности на растяжение (кН)	20 ℃ постоянного тока Сопротивление (Ом/км)	Кратковременная текущая емкость (40-200℃ кА2.с)
1	OPGW-48B1.3-90- [112;45]	1/2,6/20АС＋4/2,5/20АС＋ 11/2,8/20АС, Оптический блок 2/2,5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2,6/40АС＋4/2,5/40АС＋ 11/2,8/40АС, Оптический блок 2/2,5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2,6/20АС＋5/2,5/20АС＋ 11/2,8/20АС, Оптический блок 1/2,5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2,6/40АС＋5/2,5/40АС＋ 11/2,8/40АС, Оптический блок 1/2,5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2,6/20АС＋5/2,5/20АС＋ 10/3.2/20АС, Оптический блок 1/2,5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2,8/20АС＋5/2,7/20АС＋ 03.11.20АС, Оптический блок 1/2,6	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2,9/20АС＋5/2,8/20АС＋ 12/2,8/АА, оптический блок 1/2,7	24	≈37 ≈74(АА)	14.1	≤473	≥67	≤0,40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3,0/20АС＋5/2,9/20АС＋ 12/2,9/20АС, Оптический блок 1/2,8	36	≈120	14,6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3,0/30АС＋5/2,9/30АС＋ 12/2,9/30АС, Оптический блок 1/2,8	36	≈120	14,6	≤700	≥95	≤0,55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3,0/40АС＋5/2,9/40АС＋ 12/2,9/40АС, Оптический блок 1/2,8	36	≈120	14,6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3,2/20АС＋4/3,0/20АС＋ 12/3.0/20АС, Оптический блок 2/2,9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	ОПГВ-72Б1.3-120-2[96;101]	1/3,2/30АС＋4/3,0/30АС＋ 12/3.0/30АС, Оптический блок 2/2.9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3,2/40АС＋4/3,0/40АС＋ 12/3.0/40АС, Оптический блок 2/2,9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3,2/20АС＋5/3,0/20АС＋ 12/3.0/20АС, Оптический блок 1/2,9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3,2/30АС＋5/3,0/30АС＋ 12/3.0/30АС, Оптический блок 1/2,9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3,2/40АС＋5/3,0/40АС＋ 12/3.0/40АС, Оптический блок 1/2,9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3,3/20АС＋5/3,2/20АС＋ 12/3.2/20АС, Оптический блок 1/3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	ОПГВ-36Б1.3-140-[115;140]	1/3,3/30АС＋5/3,2/30АС＋ 12/3.2/30АС, Оптический блок 1/3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3,3/20АС＋5/3,2/20АС＋ 12/3.2/АА, Оптический блок 1/3.1	36	≈49 ≈96(АА)	16.1	≤611	≥86	≤0,31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3,4/20АС＋5/3,3/20АС＋ 12/3.3/20АС, Оптический блок 1/3.2	48	≈150	16,6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3,4/30АС＋5/3,3/30АС＋ 12/3.3/30АС, Оптический блок 1/3.2	48	≈150	16,6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3,4/40АС＋5/3,3/40АС＋ 12/3.3/40АС, Оптический блок 1/3.2	48	≈150	16,6	≤747	≥95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3,4/20АС＋4/3,3/20АС＋ 12/3.3/20АС, Оптический блок 2/3.2	72	≈150	16,6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3,4/30АС＋4/3,3/30АС＋ 12/3.3/30АС, Оптический блок 2/3.2	72	≈150	16,6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3,6/20АС＋5/3,5/20АС＋ 12/3,5/20АС, Оптический блок 1/3,4	48	≈170	17,6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3,8/20АС＋4/3,6/20АС＋ 12/3,6/20АС, Оптический блок 2/3,5	72	≈170	18,2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3,8/14АС＋5/3,6/14АС＋ 12/3,6/14АС, Оптический блок 1/3,5	48	≈180	18,2	≤1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3,8/20АС＋5/3,6/20АС＋ 12/3,6/20АС, Оптический блок 1/3,5	48	≈180	18,2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3,8/30АС＋5/3,6/30АС＋ 12/3,6/30АС, Оптический блок 1/3,5	48	≈180	18,2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180-[113 262]	1/3,8/40АС＋5/3,6/40АС＋ 12/3,6/40АС, Оптический блок 1/3,5	48	≈180	18,2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2,7/20АС＋4/2,5/20АС＋ 12/2,5/20АС+13/3,8/20АС, Оптический блок 1/3,5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243,4

По запросу доступны другие типы и номера оптического волокна, многожильный провод.

Характеристики механических и экологических испытаний

Элемент	Метод испытания	Требования
Напряжение	МЭК 60794-1-2-Е1 Нагрузка: в зависимости от структуры кабеля Длина образца: не менее 10 м, связанная длина не менее 100 м. Продолжительность: 1 минута	40%RTS без дополнительной деформации волокна (0,01%), без дополнительного затухания (0,03 дБ). 60% растяжение волокна RTS≤0,25%, дополнительное затухание≤0,05 дБ (Нет дополнительного ослабления после испытания).
Раздавить	МЭК 60794-1-2-Е3 Нагрузка: согласно таблице выше, три балла Продолжительность: 10 минут	Дополнительное затухание на длине волны 1550 нм ≤0,05 дБ/волокно;Отсутствие повреждений элементов
Проникновение воды	МЭК 60794-1-2-F5B Время: 1 час. Длина образца: 0,5 м. Высота воды: 1м	Нет утечки воды.
Температурный цикл	МЭК 60794-1-2-F1 Длина образца: не менее 500 м. Диапазон температур: от -40 ℃ до + 65 ℃. Циклы: 2 Время выдержки температурного цикла: 12 часов	Изменение коэффициента затухания должно составлять менее 0,1 дБ/км на длине волны 1550 нм.

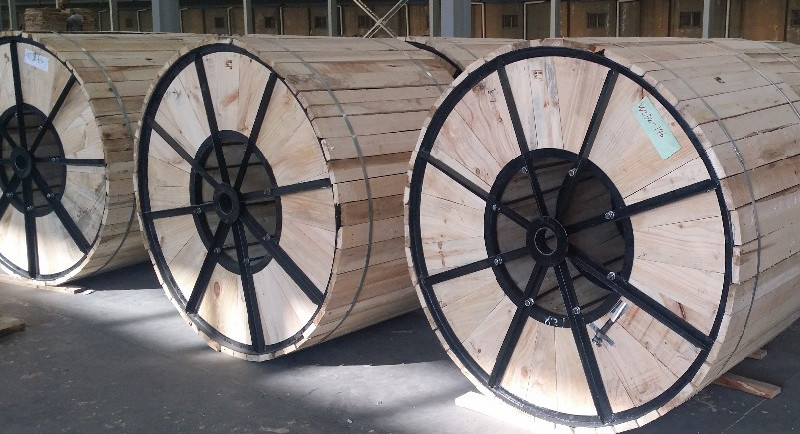

Упаковка и доставка
