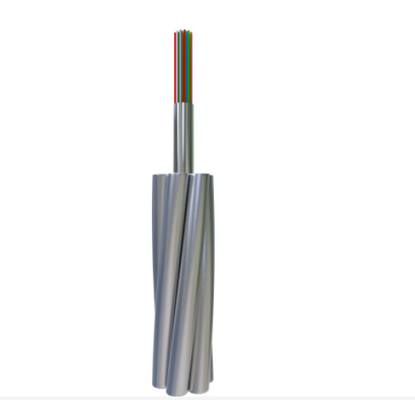

Оптические волоконные композитные воздушные заземляющие провода (однотрубки)

Характеристики

Защиту и поддержку оптических волокон обеспечивают трубки из нержавеющей стали, заполненные гидрофобным гелем.Продуктивность натяжения хорошая. Трубы имеют небольшой диаметр и легкий вес, что приводит к низкой дополнительной нагрузке на башню.что облегчает сборку..

	Ослабление				Пропускная способность		Способ поляризации Дисперсия
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Индивидуальные волокна	Стоимость дизайнерской связи (M=20, Q=0,01%)
G652D	—	—	≤ 0,35 дБ/км	≤ 0,21 дБ/км	—	—	≤ 0,20ps/km	≤ 0,1ps/км
G655	—	—	—	≤ 0,22 дБ/км	—	—	≤ 0,20ps/km	≤ 0,1ps/км
50/125 мкм	≤ 3,0 дБ/км	≤1,0 дБ/км	—	—	≥ 600 МГц.км	≥1200 МГц.км	—	—
620,5/125 мкм	≤ 3,5 дБ/км	≤1,0 дБ/км	—	—	≥ 200 МГц.км	≥ 600 МГц.км	—	—

Строительство и производительность

	Классификация	Материал	Стоимость
Строительство	Оптические волокна	G652D/G655 и т.д.	2 - 48
	Защитная трубка	Трубы из нержавеющей стали	1.5 - 6 мм
	Застрявшая линия	Провод AS/провод AA/Al Rod	1.5 - 6 мм
	Максимальный диаметр		18 мм
	Максимальное поперечное сечение		200 мм2
Характеристика	Согласно стандартам DL/T 832, IEC60794-4-10, IEEE1138
	Максимальная прочность на тягу (RTS) (kN)		280
	Максимальная прочность на раздавление ((N/100mm)		2200
	Максимальная пропускная способность короткого тока (40°C-200°C) ((kA2s)		100
	Минимальный радиус изгиба (динамический)		20D
	Минимальный радиус изгиба (статический)		15D
Экологическая эффективность	Установка (°C)		-10 до +50
	Транспортировка и эксплуатация (°C)		-40 до +65

Примечание: D - диаметр кабеля.

Специфический тип и технические данные

Нет, нет, нет.	Технические данные
	Тип продукции	Тип конструкции	Максимальное количество волокон	Секция AS Wire (мм2)	Диаметр (мм)	Масса кабеля (kg/km)	Уровень прочности натяжения (kN)	20°СКР Сопротивление (Ω/km)	Кратковременная мощность (40-200°C kA2.s)
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, оптический блок 1/3.0	24	≈40	9.0	≤ 304	≥ 51	≤ 2.10	≥ 9
2	OPGW-24B1.3-50-[58;11.5)	6/3.2/20AS, оптический блок 1/3.2	24	≈50	9.6	≤ 345	≥ 58	≤ 1.82	≥ 11.5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, оптический блок 1/3.8	48	≈ 70	11.4	≤475	≥ 77	≤ 1.30	≥ 24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, оптический блок 1/3.8	48	≈ 70	11.4	≤340	≥ 42	≤ 0.70	≥ 38

Другие типы оптических волокон и их количество, проволока с нитками доступны по запросу.

Характеристики испытаний механических и экологических характеристик

Положение	Метод испытания	Требования
Напряжение	IEC 60794-1-2-E1 Нагрузка: в соответствии со структурой кабеля Длина образца: не менее 10 м, длина соединения не менее 100 м Продолжительность: 1 минута	40%RTS без дополнительного напряжения волокон ((0,01%), без дополнительного ослабления (0,03 дБ). Нагрузка на 60% RTS-волокна ≤0,25%,дополнительное ослабление ≤0,05 дБ (После испытания дополнительного ослабления не наблюдается).
Сдавливать	IEC 60794-1-2-E3 Нагрузка: согласно приведенной выше таблице, три точки Время: 10 мин	Дополнительное ослабление при 1550 нм ≤ 0,05 дБ/волокно; отсутствует повреждение элементов
Проникновение воды	IEC 60794-1-2-F5B Время: 1 час Длина образца: 0,5 м Высота воды: 1 м	Нет утечки воды.
Температурный цикл	IEC 60794-1-2-F1 Длина образца: не менее 500 м Диапазон температуры: от -40°C до +65°C Циклы: 2 Продолжительность испытания при температурном цикле: 12 ч.	Изменение коэффициента затухания должно быть меньше 0,1 дБ/км при 1550 нм.
