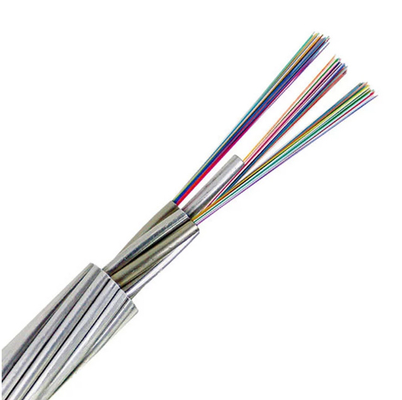

OPGW Airlal Wire 24/48 ядро OPGW волоконно-оптический кабель однорежимный G652D
Тип центральной свободной трубы

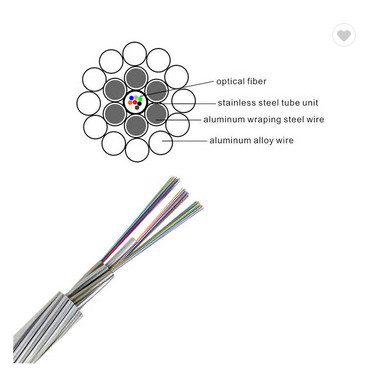

Волокна помещают свободно в герметичную и водонепроницаемую трубу из нержавеющей стали, заполненную гелем, блокирующим воду.Эта трубка обеспечивает защиту волокна во время установки и эксплуатации в суровых условиях окружающей средыАлюминиевый слой над трубой является необязательным. Нержавеющая оптическая труба расположена в центре кабеля, защищенной одним или несколькими слоями алюминиевой покрытой стали и алюминиевых проводов.Алюминиевые стальные провода по форме трапеции вокруг оптического блока обеспечивают компактную конструкциюМеталлические провода обеспечивают механическую прочность, чтобы выдержать суровые условия установки и эксплуатации, достигая при этом проводимости для контроля повышения температуры при условиях короткого замыкания.
Мульти-развёрнутая трубка
Тип нескольких свободных труб
Волокна заключены в водонепроницаемую трубу из нержавеющей стали, содержащую гель, блокирующий воду.Внутренний слой многослойного стандартного кабеля состоит из двух или трех оптических труб из нержавеющей стали, которые скручены спиральноТип многоразовой свободной трубы подходит для высоких требований к количеству волокон (более 48 волокон) с максимальным количеством 144 волокон.Он может удовлетворить требованиям большой мощности тока и обширных поперечных сечений.
Применение
OPGW служит как наземным проводом, так и системой связи на новых линиях электропередач, особенно на обычных и сверхвысоковольтных линиях.обеспечивая дополнительную волоконную связь и предлагая короткое замыкание тока и молниеносность.
Кабели OPGW в основном используются на линиях 500 кВ, 220 кВ и 110 кВ. Они обычно используются на новых линиях из-за отключения электроэнергии и ограничений безопасности.Они лучше всего подходят для высоковольтных линий свыше 110 кВ с длинными протяженностями (обычно более 250 метров).
Особенности
Кабель может вместить до 144 волокон.
Кабель имеет диаметр и вес, которые примерно такие же, как и другой заземленный провод, что добавляет меньше дополнительной нагрузки на башню, обеспечивая при этом высокую прочность на растяжение.
Использование превосходной технологии застегивания труб из нержавеющей стали позволяет волокнам иметь хорошую вторичную избыточную длину и позволяет им свободно перемещаться внутри трубки,сохранение волокон без напряжения, пока кабель подвергается продольному напряжению.
Оптические волокна защищены трубками из нержавеющей стали.
Кабель обеспечивает отличную безопасность и имеет хорошие показатели пулестойкости.
Конструкция ACSW, AAW и SST предлагает широкий спектр комбинаций электрической проводимости и механической прочности.
Волокна и LОусаTУбе ВИдентификация
Отдельные волокна и свободные трубы должны соответствовать стандарту TIA/EIA-598-A и следовать цветовому коду, указанному ниже.
Стальная трубка 1 (волокна No1-12): однорежимное оптическое волокно (SM)
Цвета волокон
| Нет, нет, нет. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Цвет |
Синий |
Оранжевый |
Зеленый |
Коричневый |
Серое |
Белый |
Красный |
Природа |
Желтый |
Виолетка |
Розовый |
Аква |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Стальная трубка 2 (волокна No 13-24): однорежимное оптическое волокно (SM)
Один черный трассировщик (50 мм)
| Нет, нет, нет. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Цвет |
Синий |
Оранжевый |
Зеленый |
Коричневый |
Серое |
Белый |
Красный |
Природа |
Желтый |
Виолетка |
Розовый |
Аква |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Стальная трубка 3 (волокна No 25-36): однорежимное оптическое волокно (SM)
Один черный трассировщик (100 мм)
| Нет, нет, нет. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Цвет |
Синий |
Оранжевый |
Зеленый |
Коричневый |
Серое |
Белый |
Красный |
Природа |
Желтый |
Виолетка |
Розовый |
Аква |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Стальная трубка 4 (волокна No 37-48): однорежимное оптическое волокно (SM)
Один черный трассировщик (150 мм)
| Нет, нет, нет. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Цвет |
Синий |
Оранжевый |
Зеленый |
Коричневый |
Серое |
Белый |
Красный |
Природа |
Желтый |
Виолетка |
Розовый |
Аква |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Упаковка и перевозка
ОПГВ должен быть плотно и равномерно завернут на прочную катушку из деревянного железа, соответствующую стандартам ANSI/AA 53-1981 или эквивалентному.Катушка должна быть укреплена прочными деревянными железными лопатками, чтобы гарантировать, что OPGW остается неповрежденным во время обычной перевозки, обработки, хранения и застегивания.
Мы выбираем различные типы катушек (D, d, b, w1, w2) для загрузки кабеля, исходя из его длины.
