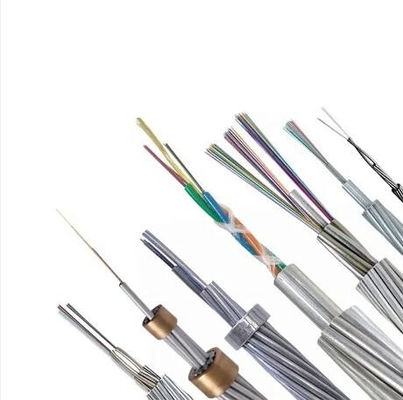

ОPGW Типичные конструкции центральных покрытых труб из нержавеющей стали для установки на воздухе для связи с электроэнергией
Технические спецификации для оптических волоконных кабелей
Характеристики оптических волокон
Оптические, геометрические, механические и экологические характеристики ITU-T G.652.D оптические волокна должны соответствовать следующей таблице:
| Характеристики | Указанные значения | Объекты | ||
| Оптические характеристики | ||||
| Диаметр поля режима | при 1310 нм | 9.1±0.5 | мм | |
| при 1550 нм | 10.3 ± 0.7 | мм | ||
| Коэффициент ослабления | при 1310 нм | ≤ 0.36 | dB/km | |
| при 1550 нм | ≤ 0.23 | dB/km | ||
| Неравномерность ослабления | ≤ 0.05 | ДБ | ||
| нулевая длина волны дисперсии (λ0) | 1300 ¥1324 | nm | ||
| Максимальный нулевой наклон дисперсии (S)0 максимум) | ≤ 0.092 | ps/(nm2·км) | ||
| Коэффициент дисперсии режима поляризации ((PMD)Q.) | ≤ 0.2 | |||
| Длина волны предела (λ)cc) | ≤ 1260 | nm | ||
| Коэффициент дисперсии | 1288 ‰ 1339nm | ≤3.5 | ps/(nm·km) | |
| 1550 нм | ≤ 18 | ps/(nm·km) | ||
| Эффективный индекс преломления группы (N)Эф) | при 1310 нм | 1.466 | - Я не знаю. | |
| при 1550 нм | 1.467 | - Я не знаю. | ||
| Геометрическая характеристика | ||||
| Диаметр облицовки | 1250,0±1.0 | мм | ||
| Некруглость облицовки | ≤ 1.0 | % | ||
| Диаметр покрытия | 2450,0±10.0 | мм | ||
| Ошибка концентричности покрытия | ≤ 12.0 | мм | ||
| Некруглость покрытия | ≤ 6.0 | % | ||
| Ошибка концентричности облицовки ядра | ≤ 0.8 | мм | ||
| Ошибка концентричности облицовки/покрытия | ≤ 12.0 | мм | ||
| Механические характеристики | ||||
| Кёрлинг | ≥ 4 | m | ||
| Устойчивое напряжение | ≥ 0.69 | Средний балл | ||
| Сила покрытия полоски | Средняя стоимость | 1.0-5.0 | N | |
| Пиковое значение | 1.3-8.9 | N | ||
| Макропотеря изгиба | Ф60 мм, 100 кругов, при 1550 нм | ≤ 0.05 | ДБ | |
| Ф32 мм, 1 круг, на 1550 нм | ≤ 0.05 | ДБ | ||

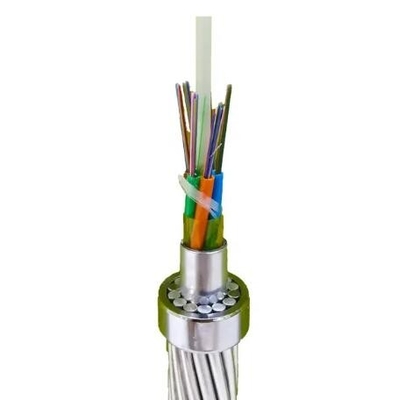

ХарактеристикиизКабель

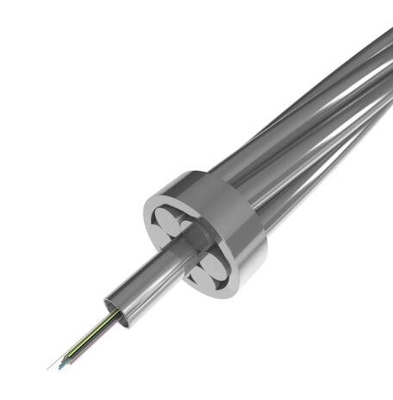

Конструкция кабеля и параметры"Вверх подземный провод из алюминиевой стальной проволоки (AS) и трубы из нержавеющей стали, содержащей оптические волокна.
| Структура | Материал | Нет, нет, нет. | Диаметр материала | ||
| Волокна | Г.652. Д | 48 | |||
| Центр | 20% провод АС | 1 | Диаметр | 40,0 мм | |
| Склад 1 | SUS трубка | 4 | Диаметр | 40,0 мм | |
| 20% провод АС | 2 | Диаметр | 40,0 мм | ||
| Склад 2 | 20% провод АС | 12 | Диаметр | 40,0 мм | |
Спецификация ОПГУ
| Положения | Технические данные | ||
| Застрял | Ядро, слой 1, слой 2 | ||
| Направление наводнения | Внешний слой справа | ||
| Диаметр кабеля (номинальный) | 200,0 мм | ||
| Масса кабеля (приблизительно) | 1365 кг/км | ||
| Поддерживающее поперечное сечение | AS проволока | 188.5 мм2 | |
| Номинальная прочность на тягу (RTS) | 205 кН | ||
| Модуль эластичности (E-Modulus) | 1620,0 кН/мм2 | ||
| Коэффициент тепловой элонгации | 13.0×10-6/К | ||
| Максимальная рабочая нагрузка (40% RTS) | 82.0kN | ||
| Ежедневный стресс (ЭДС) (RTS) | 360,9 ~ 51,25 кН | ||
| Сопротивление постоянного тока при 20°С | 00,442 ом/км | ||
| Коротковременный ток (1,0 с, 40°C~200°C) | 13.62kA | ||
| Кратковременный ток Мощность I2t | 185.4kA2s | ||
| Минимальный радиус изгиба | Установка | 30 раз диаметр кабеля | |
| Операция | 15 раз больше диаметра кабеля | ||
| Температурный диапазон | Установка | -10°C~+60°C | |
| Хранение и транспортировка | -40°C~+60°C | ||
| Операция | -40°C~+80°C | ||
FИбер иЛОусаTУбе ВвоняЯ...детентификация
Отдельные волокна и свободные трубки должны соответствовать стандарту TIA/EIA-598-A и цветовому коду, как показано ниже.
Стальная трубка 1 (волокна No1-12): однорежимное оптическое волокно (SM)
Цвета волокон
| Нет, нет, нет. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Цвет | Синий | Оранжевый | Зеленый | Коричневый | Серое | Белый | Красный | Природа | Желтый | Виолетка | Розовый | Аква |
Стальная трубка 2 (волокна No 13-24): однорежимное оптическое волокно (SM)
Один черный трассировщик (50 мм)
| Нет, нет, нет. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Цвет | Синий | Оранжевый | Зеленый | Коричневый | Серое | Белый | Красный | Природа | Желтый | Виолетка | Розовый | Аква |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Стальная трубка 3 (волокна No 25-36): однорежимное оптическое волокно (SM)
Один черный трассировщик (100 мм)
| Нет, нет, нет. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Цвет | Синий | Оранжевый | Зеленый | Коричневый | Серое | Белый | Красный | Природа | Желтый | Виолетка | Розовый | Аква |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Стальная трубка 4 (волокна No 37-48): однорежимное оптическое волокно (SM)
Один черный трассировщик (150 мм)
| Нет, нет, нет. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| Цвет | Синий | Оранжевый | Зеленый | Коричневый | Серое | Белый | Красный | Природа | Желтый | Виолетка | Розовый | Аква |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
УпаковкаSколенчатый
ОПГВ должна быть плотно и равномерно завернута на прочную катушку из деревянного железа, соответствующую стандарту ANSI/AA 53-1981 или равной.Катушка должна быть закреплена прочными деревянными железными лопатками, чтобы предотвратить повреждение ОПГУ при обычной перевозке., обработки, хранения и завязывания.
Рисунок барабана
В зависимости от длины кабеля мы выбираем катушку разного типа (D,d,b,w1,w2) для загрузки кабеля.
Экологическое & Сертификация
Полное соответствие системе ISO14001, RoHS и OHSAS18001
Рекомендации по установке
Процедура установки:
Рекомендуется использовать IEEE Std 524-1992 и рекомендуемые нашей компанией процедуры для установки OPGW.
