Само- поддерживая представление кабеля оптического волокна 12 ядров на открытом воздухе превосходное механическое

Оборотный
MOQ
обсуждаемый
цена
Само- поддерживая представление кабеля оптического волокна 12 ядров на открытом воздухе превосходное механическое
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Название продукта волокна: Кабель оптического волокна 12 ядров на открытом воздухе
Наружный материал оболочки: MDPE/HDPE
Наружный цвет оболочки: Черный
Свободный материал трубки: PBT или студень
Одиночный материал панцыря: Рифленая алюминиевая лента
Рабочая температура: -40 степень | +60 градусов
Материал Waterblocking: Вода преграждая ленту или заполняя смесь
методы установки: Антенна Само-поддержки

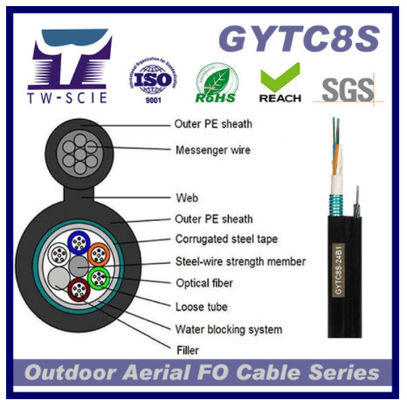

Раздел структуры: «8" диаграмма поперечное сечение
Выделить:

Кабель оптического волокна 12 ядров на открытом воздухе

,

Само- поддерживая на открытом воздухе кабель оптического волокна

,

Кабель оптического волокна механического представления на открытом воздухе
Основная информация
Место происхождения: ДонгГуан ТВ
Фирменное наименование: TW-SCIE
Сертификация: ROHS REACH SGS ISO
Номер модели: GYTC8S
Оплата и доставка Условия
Упаковывая детали: Настройка
Время доставки: одну неделю
Условия оплаты: Л/К, Т/Т, западное соединение, МонейГрам
Поставка способности: 200км/Дай
Характер продукции

Кабель оптического волокна ядра Само-поддержки 12 GYTC8s на открытом воздухе




Применение:

☆.Adopted к на открытом воздухе распределению.

☆.Suitable для воздушного трубопровода и похороненного метода.
☆. Связь дальнего расстояния и локальной сети.



Характеристики:

само-поддерживать ☆.Stainless стальной или gaivanized стальной.
☆.Excellet механическое и экологические показатели.
отсчет ☆.Fiber: 2-24 ядров.



Схема распределения волокна

Номер волокна Номер трубки Волокно в трубку Тип волокна
2 1 2 F/Tube SM G652D MM 50/125 MM 62.5/125
4 1 4 F/Tube
6 1 6 F/Tube
8 1 8 F/Tube
12 1 12 F/Tube
24 1 24 трубки F/



Детали конструкции кабеля

Детали Описание
Номер волокна 2 ядра к 24cores
Член прочности соединителя Материал Гальванизированный стальной провод
диаметр 1,2 mm
Свободная трубка материал PBT
диаметр Ф2.0-2.8
Завалка кабеля материал Кабельная масса
Наружная оболочка материал HDPE
диаметр 1.7±0.2mm

Характеристика кабеля механическая

Детали Диаметр кабеля Вес
2 ядра к 24 ядра 3.2*7.2 mm 70 kg/km
Диапазон температур установки -15--+60
Температура деятельности и перехода -40-+70
Напряжение Rec.daily максимальное работая N 1500
Напряжение Максимальн Позволяем работая 600 n
Минимальный радиус загиба (mm) деятельность 10D mm
установка 20D mm
Груз сверх нормы 0.5%-0.7%
Лед 5mm
Скорость ветра 35m/s



Характеристика волокна



Стиль волокна Блок SM G652D MM 50/125 MM 62.5/125
условие nm 1310/1550 850/1300 850/1300
амортизация dB/km ≤0.36/0.23 ≤3.0/1.0 ≤3.0/1.0
Рассеивание 1310nm Ps/(nm*km) ≥-3.4 ≤3.4 ..... .....
1550nm Ps/(nm*km) ≤18 ..... .....
1625nm Ps/(nm*km) ≤22
Ширина полосы частот 850nm MHZ. KM ..... >=400 >=160
1300nm MHZ. KM ..... >=800 >=500
Нул длин волны рассеивания nm >=1302, ≤1322 ..... .....
Нул наклонов рассеивания Ps (nm2*km) ≤0.091 ..... .....
Волокно PMD максимальное индивидуальное Ps√km ≤0.2 ..... .....
Значение связи дизайна PMD Ps√km ≤0.08 ..... .....
Λc критической длины волны волокна nm >=1180, ≤1330 ..... .....
Λcc критической длины волны кабеля nm ≤1260 ..... .....
MFD 1310nm um 9.2±0.4 ..... .....
1550nm um 10.4±0.8 ..... .....
Численная апертура (NA)   ...... 0.200±0.015 0.275±0.015
Шаг (середина двухнаправленного измерения) dB ≤0.05 ≤0.10 ≤0.10
Незакономерности над скачкообразностью длины волокна и пункта dB ≤0.05 ≤0.10 ≤0.10
Коэффициент разницы backscatter dB/km ≤0.03 ≤0.08 ≤0.10
Единообразие амортизации dB/km ≤0.01 ....... .......
Диаметр ядра um ...... 50±1.0 62.5±2.5
Диаметр плакирования um 125.0±0.1 125.0±0.1 125.0±0.1
Не-циркулярность плакирования % ≤1.0 ≤1.0 ≤1.0
Покрывая диаметр um 242±7 242±7 242±7
Покрывать/ошибка зяблика концентрически um ≤12.0 ≤12.0 ≤12.0
Покрывать не циркулярность % ≤6.0 ≤6.0 ≤6.0
Ядр/ошибка концентричности плакирования um ≤0.6 ≤1.5 ≤1.5
Скручиваемость (радиус) um ≤4 ..... .....
Бирка: само-поддерживая кабель, диаграмма 8, 24 ядра.
