Кабель оптического волокна заземленного кабеля 48core OPGW оптически на открытом воздухе воздушный
1. описание
OPGW двойной действуя кабель выполняя обязанности заземленного кабеля и также обеспечивая заплату для передачи сигналов голоса, видео или данных. Волокна защищены от условий окружающей среды (молнии, короткого замыкания, загрузки) для обеспечения надежности и долговечности. Кабель конструирован быть установленным на линии передачи и распределения для того чтобы снести голос, данные и видеосвязи, особенно в освещать систему мониторинга формы волны, систему замечания для надземной линии теста, информационную систему данным по обслуживания, систему защиты линии электропередач, систему деятельности линии электропередач, и беспилотный контроль подстанции
2.Specifications
2,1 характеристики продукта
• Большой диаметр, большая емкость волокна
• Структура стабилизирована и надежность высока
• Превосходная возможность против емкости стороны и выдающего короткого замыкания настоящей
• Оптимальный садя на мель дизайн может получить излишную длину вторичного стекловолокна
• Число стренг можно конструировать в 2 или 3 слоях
• Спичка с наземными проводками точек соприкосновения

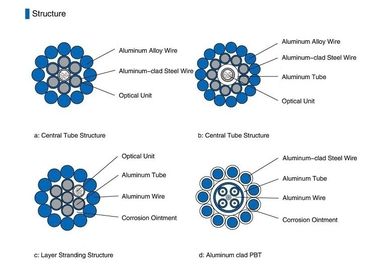

2,2 структура и технические данные
| Модель |
Структура |
Максимальный отсчет волокна |
КАК секционная область |
Диаметр (mm) |
Вес (kg/km) |
RTS
(kN)
|
сопротивление DC 20°C (O/km) |
емкость позволяемого короткого замыкания 40-200°C настоящая (KA2.S) |
| OPGW-48B1.3-90- [112; 45] |
1/2.6/20AS+4/2.5/20AS+ |
48 |
≈90 |
13,2 |
≤641 |
≥112 |
≤0.98 |
≥45 |
| 11/2.8/20AS, Unit2/2.5 |
| OPGW-48B1.3-90- [57; 67] |
1/2.6/40AS+4/2.5/40AS+ |
48 |
≈90 |
13,2 |
≤457 |
≥57 |
≤0.52 |
≥67 |
| 11/2.8/40AS, блок 2/2.5 |
| OPGW-24B1.3-100- [118; 50] |
1/2.6/20AS+5/2.5/20AS+ |
24 |
≈100 |
13,2 |
≤674 |
≥118 |
≤0.93 |
≥50 |
| 11/2.8/20AS, блок 1/2.5 |
| OPGW-24B1.3-100- [60; 74] |
1/2.6/40AS+5/2.5/40AS+ |
24 |
≈100 |
13,2 |
≤479 |
≥60 |
≤0.49 |
≥74 |
| 11/2.8/40AS, блок 1/2.5 |
| OPGW-24B1.3-110- [133; 63] |
1/2.6/20AS+5/2.5/20AS+ |
24 |
≈110 |
14 |
≤760 |
≥133 |
≤0.83 |
≥63 |
| 10/3.2/20AS, блок 1/2.5 |
| OPGW-24B1.3-110- [140; 68] |
1/2.8/20AS+5/2.7/20AS+ |
24 |
≈110 |
14,3 |
≤791 |
≥140 |
≤0.80 |
≥68 |
| 11/3.05/20AS, блок 1/2.6 |
| OPGW-24B1.3-110- [67; 95] |
1/2.9/20AS+5/2.8/20AS+ |
24 |
≈37 |
14,1 |
≤473 |
≥67 |
≤0.40 |
≥95 |
| 12/2.8/AA, блок 1/2.7 |
≈74 (AA) |
| OPGW-36B1.3-120- [145; 73] |
1/3.0/20AS+5/2.9/20AS+ |
36 |
≈120 |
14,6 |
≤820 |
≥145 |
≤0.77 |
≥73 |
| 12/2.9/20AS, блок 1/2.8 |
| OPGW-36B1.3-120- [95; 98] |
1/3.0/30AS+5/2.9/30AS+ |
36 |
≈120 |
14,6 |
≤700 |
≥95 |
≤0.55 |
≥98 |
| 12/2.9/30AS, блок 1/2.8 |
| OPGW-36B1.3-120- [74; 110] |
1/3.0/40AS+5/2.9/40AS+ |
36 |
≈120 |
14,6 |
≤582 |
≥74 |
≤0.42 |
≥110 |
| 12/2.9/40AS, блок 1/2.8 |
| OPGW-72B1.3-120- [147; 76] |
1/3.2/20AS+4/3.0/20AS+ |
72 |
≈120 |
15,2 |
≤832 |
≥147 |
≤0.76 |
≥76 |
| 12/3.0/20AS, блок 2/2.9 |
Примечание: Эта схема данных может только быть ссылкой, но не дополнением к контракту. Пожалуйста контактируйте продажи для деталей.
3. Мы производим и испытываем кабель исполняя со следующим стандартом
| Механическое представление |
| Максимальное представление напряжения |
IEC 60794-1-2-E |
| Максимальн Деятельность Напряжение |
IEC 60794-1-2-E1 |
| Тест толкотни |
IEC 6079 – 1-2-E3 |
| Тест удара |
IEC 60794-1-2-E4 |
| Повторенный гнуть |
IEC 60794-1-2-E6 |
| Тест кручения |
IEC 60794-1-2-E7 |
| Загиб кабеля |
IEC 60794-1-2-E11A |
| Показатель ослабления |
ITU-T G.652 |
| Структурный тест |
IEC-60793-1-20 |
| Экологические показатели |
| Задействовать температуры |
IEC 60794-1-2-F1 |
| Проникание воды |
IEC 60794-1-2-F5B |
| Храня составная подача |
IEC 60794-1-E14 |
4. Упаковка и грузить
Кабель поставлен в длинах как замечено в PI или как требование. Каждая длина будет погружена на отдельном утюг-деревянном барабанчике. Минимальный диаметр бочонка барабанчика не будет чем 30 раз диаметр кабеля.
Концы кабеля будут загерметизированы с пластиковыми крышками защиты для предотвращения проникания воды. Концы будут легко доступны для испытывать. Отчет по испытанию финальной инспекции с эксплуатационными данными амортизации для каждого волокна приложен внутри барабанчика.
5. Наше общее соображение дела
Искренность лежит в основу пропитания TW и развитие и обслуживание источник пропитания и развития TW.
