GYTS Телекоммуникации Стальная лента бронированная навязчивая свободная трубка
GYTS Внешний волоконно-оптический кабель

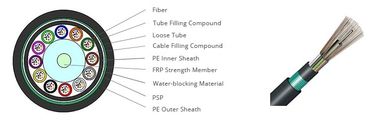

Конструкция

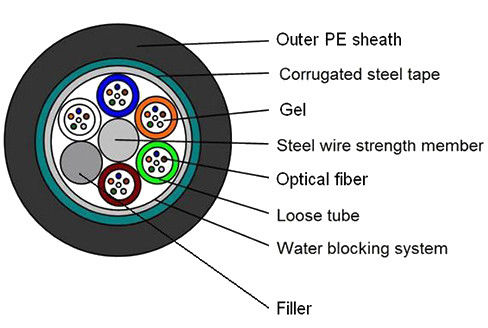

Структура оптического кабеля GYTS заключается в том, чтобы поместить 9 / 125μm одномодные оптические волокна или 50 / 125μm, 62.5 / 125μm многомодные оптические волокна (кремнезема) в свободную трубку, сделанную из высококачественного водоотталкивающего материала,который заполнен соединением, блокирующим воду.Для многоядерных оптических кабелей усиленное ядро требует дополнительного PE-жакета.Опустую трубку и наполнительную веревку скручивают вокруг центра, чтобы укрепить компактное и круглое ядро кабеляДвусторонняя гофрированная стальная лента (PSP) продольно завернута и экструдирована в полиэтиленовую оболочку для образования кабеля.
Оптический кабель GYTS (слойно скрученный бронированный оптический кабель)
Особенность
◆ Сам материал, из которого сделан трубка, хорошо устойчив к гидролизу и имеет высокую прочность
◆ Наполнение трубки характерным жиром, обеспечивающим критически важную защиту оптического волокна
◆ ПЭ-покрытие хорошо устойчиво к ультрафиолетовому излучению
◆ Одно центральное усиление из стального провода помогает параллельно и растягивать оптический кабель
◆ устойчивость к растяжению, устойчивость к абразии, устойчивость к ударам, устойчивость к раздавлению, повторное изгибание, изгибание, изгибание, изгибание (угол изгиба не превышает 90 °), стрельба и т.д.имеет хорошие механические свойства и температурные характеристики
◆ Двухсторонняя гофрированная стальная лента (PSP) улучшает влагостойкость оптического кабеля, и гофрированная часть может быть лучше соединена с PE, чтобы сделать структуру более прочной.
◆ Одномодный оптический кабель GYTS имеет высокую скорость передачи, большие расстояния, хорошую конфиденциальность, анти-интерференции электромагнитного поля, хорошую изоляцию, хорошую химическую стабильность,длительный срок службы и низкие потериОн имеет хорошие характеристики и экономические преимущества.
◆ Подходит для общения на большие расстояния и между офисами
◆ Способ укладки: воздушный трубопровод
◆ Применяемый диапазон температур: 40 °C + 60 °C
Спецификация
Оптические характеристики
| Тип волокна |
Г.652 |
Г.655 |
50/125 м |
620,5/125 м |
|
Ослабление
(+20X)
|
850 нм |
|
|
< 3,0 дБ/км |
< 3,3 дБ/км |
| 1300 нм |
|
|
<1,0 дБ/км |
<1,0 дБ/км |
| 1310 нм |
< 0,36 дБ/км |
< 0,40 дБ/км |
|
|
| 1550 нм |
< 0,22 дБ/км |
< 0,23 дБ/км |
|
|
| Пропускная способность |
850 нм |
|
|
> 500 МГц-км |
> 200 МГц-км |
| 1300 нм |
|
|
> 500 МГц-км |
> 500 МГц-км |
| Численная диафрагма |
|
|
0.200±0.015 NA |
0.275±0,015 NA |
| Длина волны отсечения кабеля в см |
< 1260 нм |
< 1450 нм |
|
|
Структура и технические спецификации
|
Волокна
Граф.
|
Номинальный
Диаметр
(мм)
|
Номинальный
Вес
(kg/km)
|
Максимальное количество волокон
По трубке |
Максимальное количество
(Трубки+наполнители) |
Допустимая тяговая нагрузка
(N)
|
Допустимая стойкость к раздавлению
(N/100 мм) |
| Краткосрочный |
Долгосрочные |
Краткосрочный |
Долгосрочные |
| 2 ~ 30 |
9.7 |
96 |
6 |
5 |
1500 |
600 |
1800 |
800 |
| 32 ~ 48 |
10.7 |
111 |
8 |
6 |
1500 |
600 |
1800 |
800 |
| 50 ~ 72 |
11.6 |
136 |
12 |
8 |
2000 |
600 |
1800 |
800 |
| 74 ~ 96 |
13.0 |
166 |
12 |
10 |
2000 |
600 |
1800 |
800 |
| 98 ~ 144 |
15.1 |
228 |
12 |
12 |
2500 |
600 |
1800 |
800 |
Примечание:Данный лист данных может служить только справочником, но не дополнением к договору.
для более подробной информации.
Мы производим и тестируем кабель, соответствующий следующему стандарту
| Механические характеристики |
| Максимальная производительность напряжения |
IEC 60794-1-2-E |
| Операция "Напряжение" |
IEC 60794 ≈1-2-E1 |
| Испытание сдавливания |
ИЭК 6079 ¥1-2-E3 |
| Испытание воздействия |
IEC 60794-1-2-E4 |
| Повторное изгибание |
IEC 60794-1-2-E6 |
| Испытание искривления |
IEC 60794 ≈1-2-E7 |
| Сгибание кабеля |
IEC 60794-1-2-E11A |
| Коэффициент ослабления |
ITU-T G.652 |
| Структурное испытание |
IEC-60793-1-20 |
| Экологическая эффективность |
| Температурный цикл |
IEC 60794-1-2-F1 |
| Проникновение воды |
IEC 60794‐1‐F5B |
| Поток заполнения соединений |
IEC 60794-1-E14
|
Применение
Для наружной связи оптический кабель с крупным ядром подходит для прокладки различных прямых трубопроводов.и широко используется в передаче связи на большие расстояния и межофисной связи.
