GYTY53
Оптический кабель волокна на открытом воздухе Анти--муравья трубопровода структуры Больш-ядра связи одиночный бронированный
Constructure:

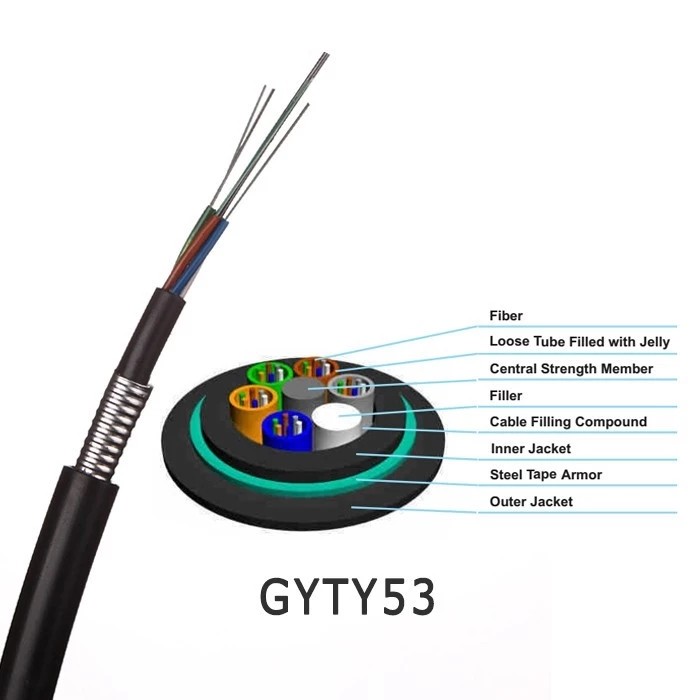

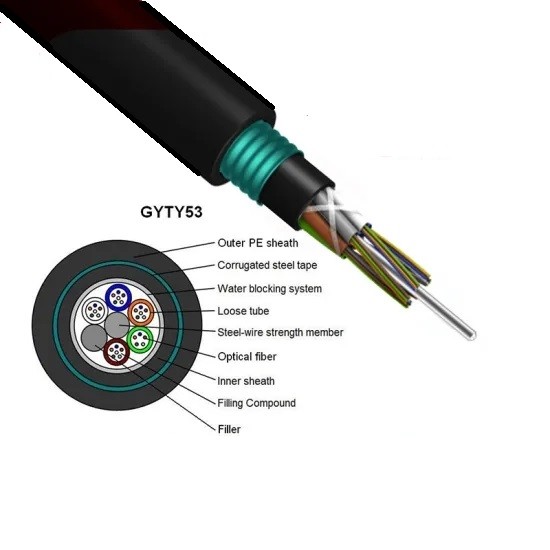

Структура оптического кабеля GYTY53 что стекловолокно 250μm обшито в свободной трубке сделанной из высокого материала модуля, и свободная трубка заполнена с водоустойчивой смесью. Центр кабельной жилы ядр усиленное металлом. Для некоторых кабелей стекловолокна, слой потребностей полиэтилена (PE) быть прессованным вне металла усилил ядр. Свободная трубка (и веревочка заполнителя) переплетены вокруг центрального усиливая ядра для того чтобы сформировать компактную и круглую кабельную жилу, и зазоров в кабельной жиле заполнены с водой преграждая заполнители. Слой оболочки полиэтилена внутренней. Двухсторонняя пластиковая покрытая стальная лента (PSP) продольно создана программу-оболочку и после этого прессована с оболочкой полиэтилена для того чтобы сформировать кабели.
Особенность:
●Принятие слоя «SZ» двухнаправленного переплетая технологию
●Заполняющ вод-преграждающ мазь шаг за шагом, вод-преграждающ полностью раздел
●Стальной (алюминиевый) пояс имеет надежный выпуск облигаций с краем, высокопрочным, и никаким трескать переплетанный
●Управление длины стабилизированного волокна сверхнормальное
●После того как кабель сформирован, дополнительная амортизация волокна почти нул, и значение рассеивания не изменяет
●Превосходные экологические показатели, применимый диапазон температур ℃ -10 | + ℃ 70
Спецификация:
| Отсчет волокна |
Номинальный диаметр (mm) |
Номинальный вес (kg/km) |
Максимальные волокна в трубку |
Но. Макс (Tubes+fillers) |
Позволяемая нагрузка при испытании на разрыв (n) |
Позволяемая толкотня
Сопротивление
(N/100mm)
|
| Недолгосрочный |
Долгосрочность |
Недолгосрочный |
Долгосрочность |
| 2|36 |
13,2 |
197 |
6 |
5 |
3000 |
1000 |
3000 |
1000 |
| 38|72 |
13,8 |
217 |
8 |
6 |
3000 |
1000 |
3000 |
1000 |
| 74|96 |
14,6 |
262 |
12 |
6 |
3000 |
1000 |
3000 |
1000 |
| 98|120 |
16,0 |
302 |
12 |
8 |
3000 |
1000 |
3000 |
1000 |
| 122|144 |
17,6 |
347 |
12 |
12 |
3000 |
1000 |
3000 |
1000 |
| >144 |
Доступный на запросе клиента |
Примечание:
1. Для пламени - retardant кабеля, наружную оболочку можно сделать из материала низко-дыма свободного от галоид (LSZH), и тип GYTZS.
запрос клиента 2.Upon, кабели с продольной прокладкой цвета на наружной оболочке можно предложить. Больше деталей, пожалуйста ссылаются на серию GYTA.
3. Особенную структуру кабеля можно конструировать и изготовить на запросе клиента.
Спецификации волокна
| Технический параметр стекловолокна ITU-T G.652D (B1.3) однорежимного |
| Характеристики |
Условия |
Определенные значения |
Блоки |
| Оптически характеристики |
|
|
|
| Диаметр поля режима (MFD) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Длина волны выключения (λcc) |
|
≤1260 |
nm |
| Показатель ослабления |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Потеря макроса гнуть |
φ75mm, 100circles, на 1550nm |
≤0.1 |
dB |
| Не-единообразие амортизации |
|
≤0.05 |
dB |
| Коэффициент рассеивания |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Нул длин волны рассеивания |
|
1300~1324 |
nm |
| Максимальный нул наклонов рассеивания |
|
≤0.093 |
Ps/(nm2 .km) |
| Индекс группы рефракции (типичное значение) |
1310nm
1550nm
|
1,466
1,467
|
|
| Геометрическая характеристика |
|
|
|
| Диаметр плакирования |
|
125.0±1.0 |
µm |
| Ядр/ошибка концентричности плакирования |
|
≤0.8 |
µm |
| Не-циркулярность плакирования |
|
≤1.0 |
% |
| Покрывая диаметр |
|
245.0±10 |
µm |
| Плакирование/покрывая ошибка концентричности |
|
≤12.0 |
µm |
| Покрывая не-циркулярность |
|
≤8 |
% |
| Диаметр покрашенного покрытия |
|
250.0±15 |
µm |
| Механическая характеристика |
|
|
|
| Завивать (радиус) |
|
≥4 |
m |
| Стресс доказательства |
|
>0.69 |
Gpa |
| Покрывая сила прокладки |
Средняя величина
Максимальное значение
|
1.0-5.0
1.3-8.9
|
N
N
|
| Параметр подверженности корозии динамического напряжения (значение nd) |
|
≥20 |
|
Мы производим и кабель теста исполняет со следовать стандартом
| Механическое представление |
| Максимальное представление напряжения |
IEC 60794-1-2-E |
| Максимальн Деятельность Напряжение |
IEC 60794-1-2-E1 |
| Тест толкотни |
IEC 6079 – 1-2-E3 |
| Тест удара |
IEC 60794-1-2-E4 |
| Повторенный гнуть |
IEC 60794-1-2-E6 |
| Тест кручения |
IEC 60794-1-2-E7 |
| Загиб кабеля |
IEC 60794-1-2-E11A |
| Показатель ослабления |
ITU-T G.652 |
| Структурный тест |
IEC-60793-1-20 |
| Экологические показатели |
| Задействовать температуры |
IEC 60794-1-2-F1 |
| Проникание воды |
IEC 60794-1-2-F5B |
| Храня составная подача |
IEC 60794-1-E14
|

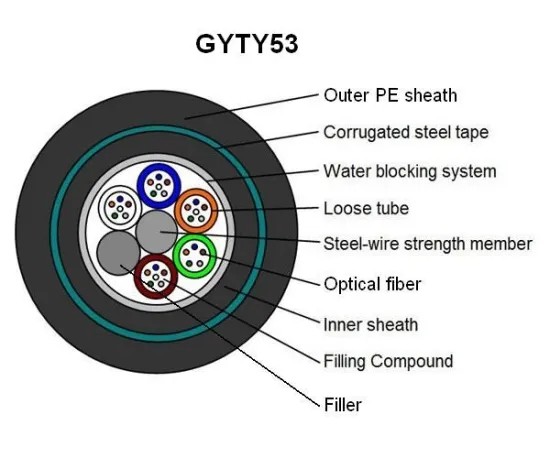

Кабельная жила
Свободные трубки садятся на мель вокруг центрального члена прочности используя SZ. Садить на мель SZ создает программу-оболочку трубки в одном направлении для нескольких поворотов, после этого в другом направлении.
Центральный член прочности
Центральный член прочности сделан из стали он снабжает и растяжимую и анти--buckling прочность кабель.
Свободная трубка
Стекловолокна расквартированы в трубке заполненной студнем. Трубка изготовлена с индустриальным стандартом PBT. Она покрашена для легкого идентификации согласно схеме показанной выше.
Вода преграждая материал
Заполняя смесь, вода преграждая материал между свободной трубкой и внутренней оболочкой для защиты кабеля от вторжения воды.
Панцырь
Рифленая стальная лента обеспечить дополнительный предел прочности при сжатии кабеля, максимальное свойство анти--толкотни, предохранение от грызуна и представление пули устойчивое.
Наружная куртка
Черная куртка полиэтилена высокой плотности прессована над кабельной жилой и рифленым стальным панцырем ленты как оболочка.
Маркировка защитной оболочки кабеля
Каждый кабель имеет следующую информацию ясно отметил на наружной куртке кабелей:
a. Имя изготовителя.
b. Год изготовителя
c. Тип кабеля и волокна
d. Метка длины (печатание на каждом метре нормально)
e. Или как требования к клиента.
Применение:
Соответствующий для накладных расходов, трубопровода, сразу похороненных и других положенных методов
