GYFTY
Свободной & кабель оптического волокна связи трубопровода сели на мель трубкой, который антенна Не-Armored ядра 2-144 на открытом воздухе
Структура:

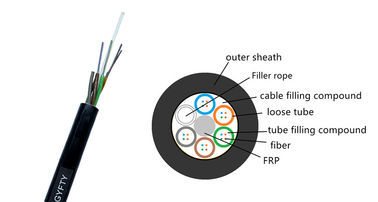

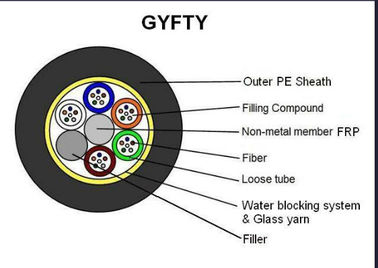

Структура оптического кабеля GYFTY что стекловолокно 250μm обшито в свободной трубке сделанной из высокого материала модуля, и свободная трубка заполнена с водоустойчивой смесью.
Центр кабельной жилы стеклянное - пластмасса усиленная волокном (FRP). Свободная трубка (и веревочка заполнителя) переплетены вокруг центрального усиливая ядра для того чтобы сформировать компактную и круглую кабельную жилу. Зазоры в кабельной жиле заполнены с водой преграждая заполнители. Слой оболочки полиэтилена внутренней прессован вне кабельной жилы для того чтобы сформировать кабель.
●Свободная трубка защищает раз покрываемое стекловолокно
●Свободная трубка переплетена вокруг подкреплению
●Подкрепление в центре оптического кабеля
Особенность:
●Примите слой «SZ» двухнаправленный переплетая технологию
●Заполняя вода преграждая мазь постепенную, полный преграждать воды раздела
●Поясы стали (алюминиевые) не имеют надежный выпуск облигаций, высокопрочный и никакой трескать переплетанный
●Стабилизированное управление длины волокна
●После того как кабель сформирован, дополнительная амортизация стекловолокна почти нул, и значение рассеивания не изменяет
●Превосходные экологические показатели, применимый диапазон температур ℃ -10 | + ℃ 70
Спецификация:
Общие спецификации
| Тип кабеля |
GYFTY |
| Тип волокна |
G652D |
| Применение |
Междугородная связь, LAN |
| Порекомендованные методы установки |
Воздушный |
| Окружающая среда |
На открытом воздухе |
| Диапазон температур |
-40℃ к 70℃ |
2,2 спецификации волокна
| Технический параметр стекловолокна ITU-T G.652D (B1.3) однорежимного |
| Оптически характеристики |
|
|
|
| Диаметр поля режима (MFD) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Длина волны выключения (λcc) |
|
≤1260 |
nm |
| Показатель ослабления |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Потеря макроса гнуть |
φ75mm, 100circles, на 1550nm |
≤0.1 |
dB |
| Не-единообразие амортизации |
|
≤0.05 |
dB |
| Коэффициент рассеивания |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Нул длин волны рассеивания |
|
1300~1324 |
nm |
| Максимальный нул наклонов рассеивания |
|
≤0.093 |
Ps/(nm2 .km) |
| Индекс группы рефракции (типичное значение) |
1310nm
1550nm
|
1,466
1,467
|
|
| Геометрическая характеристика |
|
|
|
| Диаметр плакирования |
|
125.0±1.0 |
µm |
| Ядр/ошибка концентричности плакирования |
|
≤0.8 |
µm |
| Не-циркулярность плакирования |
|
≤1.0 |
% |
| Покрывая диаметр |
|
245.0±10 |
µm |
| Плакирование/покрывая ошибка концентричности |
|
≤12.0 |
µm |
| Покрывая не-циркулярность |
|
≤8 |
% |
| Диаметр покрашенного покрытия |
|
250.0±15 |
µm |
| Механическая характеристика |
|
|
|
| Завивать (радиус) |
|
≥4 |
m |
| Стресс доказательства |
|
>0.69 |
Gpa |
| Покрывая сила прокладки |
Средняя величина
Максимальное значение
|
1.0-5.0
1.3-8.9
|
N
N
|
| Параметр подверженности корозии динамического напряжения (значение nd) |
|
≥20 |
|
Применение:
Соответствующий для накладных расходов, трубопровода, сразу похороненных и других положенных методов
