GJXFH FTTH
Симплексный LAN провода радиосвязи кабеля падения одиночного режима ядра крытого кабеля типа смычк multi
250um покрасило покрывая волокно расположено в центр. 2 пластмассы параллели усиленных волокном (FRP) помещены на 2 сторонах. Кабель завершен с оболочкой черноты или цвета УЛЬТРАФИОЛЕТОВОЙ и пожаробезопасной LSZH.

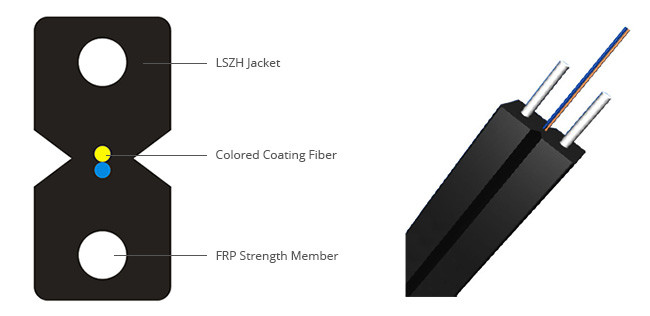

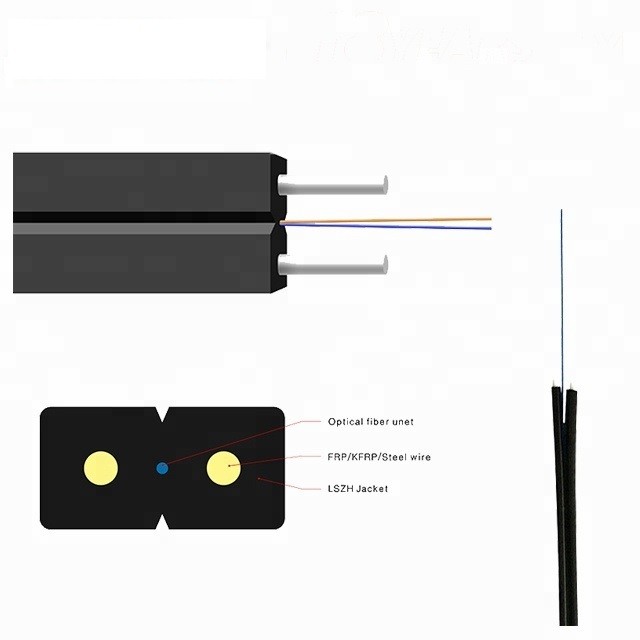

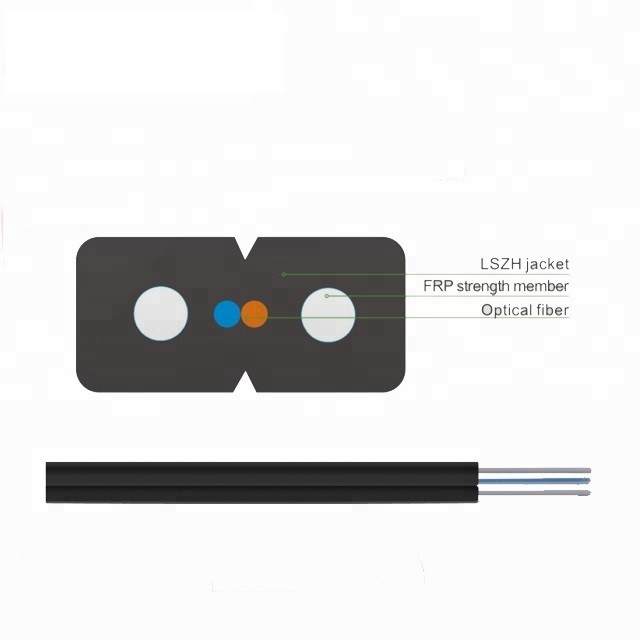

Структура:
Особенность:
1. Особенное гнуть-устойчивое стекловолокно, обеспечивая большую ширину полосы частот и увеличивая представление передачи сети;
2. 2 параллельных подкрепления FRP делают оптический кабель имеют хорошее сопротивление давления и защищают стекловолокно;
3. Оптический кабель имеет простую осуществимость структуры, облегченных и сильных;
4. Уникальный дизайн паза, легкий для того чтобы слезть, легкий для того чтобы соединить, упростить установку и обслуживание;
5. оболочка полиэтилена плам-retardant Низко-дыма свободная от галоид или оболочка PVC плам-retardant, охрана окружающей среды.
6. Можно соответствовать разнообразие приобъектным соединителям, может быть приобъектному концу.
7. Из-за своих размягченности и легковесности, обшитый кабель широко использован в сети доступа; научное имя обшитого кабеля что сеть доступа использует бабочку для того чтобы ввести оптический кабель; потому что своя форма бабочка, она также вызвана оптическим кабелем бабочки, форменным оптическим кабелем 8.
Спецификация:
Общие спецификации
| Тип кабеля | FTTH (кабель падения) |
| Тип волокна | SM G657A1/SM G657A2 |
| Применение | FTTH, LAN |
| Порекомендованные методы установки | Воздушный |
| Окружающая среда | Крытый |
| Диапазон температур | -40 к 70℃ |
Спецификации волокна
| Стиль волокна | Блок |
SM G652D |
SM G657A1 |
SM G657A2 |
||
| условие | nm | 1310/1550 | 1310/1550 | 1310/1550 | ||
| амортизация | dB/km | ≤0.36/0.23 | ≤0.35/0.21 | ≤0.35/0.21 | ||
| Рассеивание | 1310nm | Ps/(nm*km) | ≤18 | ≤18 | ≤18 | |
| 1550nm | Ps/(nm*km) | ≤22 | ≤22 | ≤22 | ||
| Нул длин волны рассеивания | nm | 1312±10 | 1312±10 | 1300-1324 | ||
| Нул наклонов рассеивания | ps/(×Km ² nm) | ≤0.091 | ≤0.090 | ≤0.092 | ||
| Волокно PMD максимальное индивидуальное | [ps/√km] | ≤0.2 | ≤0.2 | ≤0.2 | ||
| Значение связи дизайна PMD | ps/(×Km ² nm) | ≤0.08 | ≤0.08 | ≤0.08 | ||
| Λc критической длины волны волокна | nm | ≧1180, ≤1330 | ≧1180, ≤1330 | ≧1180, ≤1330 | ||
| Λcc критической длины волны кабеля | nm | ≤1260 | ..... | ..... | ||
| MFD | 1310nm | um | 9.2±0.4 | 9.0±0.4 | 9.8±0.4 | |
| 1550nm | um | 10.4±0.8 | 10.1±0.5 | 9.8±0.5 | ||
| Шаг (середина двухнаправленного измерения) | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| Незакономерности над скачкообразностью длины волокна и пункта | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| Коэффициент разницы backscatter | dB/km | ≤0.03 | ≤0.03 | ≤0.03 | ||
| Единообразие амортизации | dB/km | ≤0.01 | ≤0.01 | ≤0.01 | ||
| Диаметр плакирования | um | 125.0±0.1 | 124.8±0.1 | 124.8±0.1 | ||
| Не-циркулярность плакирования | % | ≤1.0 | ≤0.7 | ≤0.7 | ||
| Покрывая диаметр | um | 242±7 | 242±7 | 242±7 | ||
| Покрывать/ошибка зяблика концентрически | um | ≤12.0 | ≤12.0 | ≤12.0 | ||
| Покрывать не циркулярность | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| Ядр/ошибка концентричности плакирования | um | ≤0.6 | ≤0.5 | ≤0.5 | ||
| Скручиваемость (радиус) | um | ≥4 | ≥4 | ≥4 | ||
Стандартное идентификация цвета волокна
| Нет. | 1 | 2 | 3 | 4 |
| Цвет | Синь | Апельсин | Зеленый цвет | Браун |
Дизайн кабеля
| Деталь | Описание |
| Модель никакая | GJXH/GJFXH |
| 1. Отсчет волокна | 1 ядр, 2 ядр, ядр 4 |
| 2. Диаметр кабеля | 3.0*2.0mm |
| 3. Вес кабеля | 11.5KGS/9.5KGS |
| 4. Член прочности | |
| - Материал | Steel/FRP |
| - Диаметр | 0.45mm |
| оболочка 5.Outer | |
| - Материал | LSZH (черное/белое) |
| 6. Маркировка оболочки | |
| типа отмечать | Печатание лазера |
Член прочности
Член прочности сделан стали или FRP. Она снабжает растяжимое кабель.
оболочка защищает кабель от вторжения воды.
Наружная куртка
Оболочка LSZH прессована над волокном.
Маркировка защитной оболочки кабеля
Каждый кабель имеет следующую информацию ясно отметил на наружной куртке кабелей:
a. Имя изготовителя.
b. Год изготовителя
c. Тип кабеля и волокна
d. Метка длины (печатание на каждом метре нормально)
e. Или как требования к клиента.
Применение:
1. Использованный для крытой проводки, пользователи сразу используют кабели;
2. Использованный для вводить оптические кабели в зданиях;
Для крытой проводки потребителей в FTTH.
