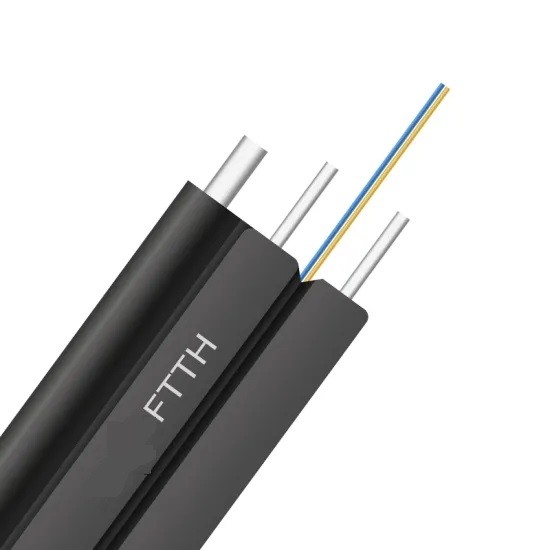

Структура кабеля

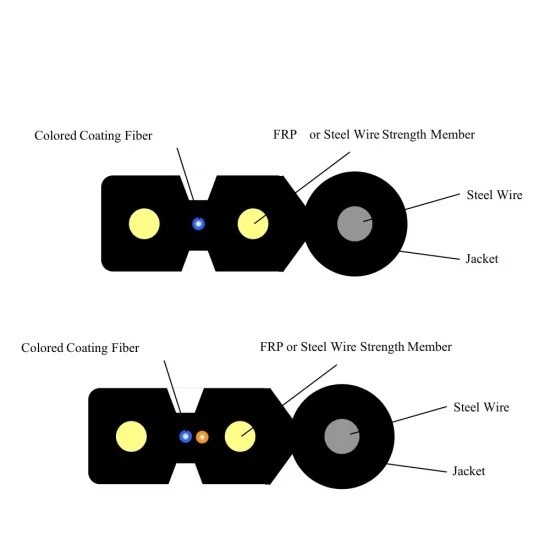

Конструкция поперечного сечения имеет тип бау-тай и состоит из двух параллельных стальных проводов в качестве прочных элементов, с гибким прочным волокном G657A1 посередине.Внешняя оболочка может быть изготовлена из PE или LSZH материала, а мессенджер - стальная проволока 1,0 мм.
Конструкция продукции
Волокна
250 мкм цветные волокна
Пластмасса, усиленная стекловолокном (ФПВ) или стальная проволока.
Член, обеспечивающий себя
Стальные провода
Внешняя куртка
Ультрафиолетовый и огнеупорный LSZH
Особенности
Компактный, мягкий, гибкий, легко устанавливаемый.
Заявления
Этот кабель обычно используется в качестве кабеля доступа в сетях от открытого до закрытого помещения клиентов.специально предназначенные для кабеля воздушного доступа в помещениях или на улицах.
Оптические характеристики
| Тип волокна |
Ослабление |
Переполненный запуск Пропускная способность |
Эффективная модальная полоса пропускания |
Протяженность Ethernet-связи 10 ГБ/с |
Минимальный радиус изгиба |
| Условия |
1310/1550 нм |
850/1300 нм |
850/1300 нм |
850 нм |
850 нм |
|
| Единица |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
мм |
| G652D |
0.36/0.22 |
|
|
|
|
16 |
| G657A1 |
0.36/0.22 |
|
|
|
|
10 |
| G657A2 |
0.36/0.22 |
|
|
|
|
7.5 |
| 50/125 |
|
3.0/10 |
≥ 500/500 |
|
|
30 |
| 62.2/125 |
|
3.0/10 |
≥200/500 |
|
|
30 |
| OM3 |
|
3.0/10 |
≥ 1500/500 |
≥ 2000 |
≥ 300 |
30 |
| ОМ4 |
|
3.0/10 |
≥ 3500/500 |
≥ 4700 |
≥ 550 |
30 |
| B1-OM3 |
|
3.0/10 |
≥ 1500/500 |
≥ 2000 |
≥ 300 |
7.5 |
| B1-OM4 |
|
3.0/10 |
≥ 3500/500 |
≥ 4700 |
≥ 550 |
7.5 |
Структура и технические спецификации
| Количество волокон |
Диаметр кабеля
(мм)
|
Масса кабеля
(kg/km)
|
Прочность на растяжение
(N/100 мм)
|
Устойчивость к раздавлению
(N/100 мм)
|
| Краткосрочный |
Долгосрочные |
Краткосрочный |
Долгосрочные |
| 1-4 |
5.2*2.0 |
18 |
600 |
300 |
2200 |
1000 |
| 6-12 |
3.0*9.0 |
27 |
1200 |
600 |
1100 |
500 |
Примечание
Этот лист данных предназначен для справки, пожалуйста, свяжитесь с нами для получения дополнительной информации.
Ядро кабеля состоит из цветного покрытия волокна диаметром 250 мкм.
Прочность кабеля в отношении тяги и дробления соответствует значениям, указанным в таблице при использовании FRP и стальных элементов.
